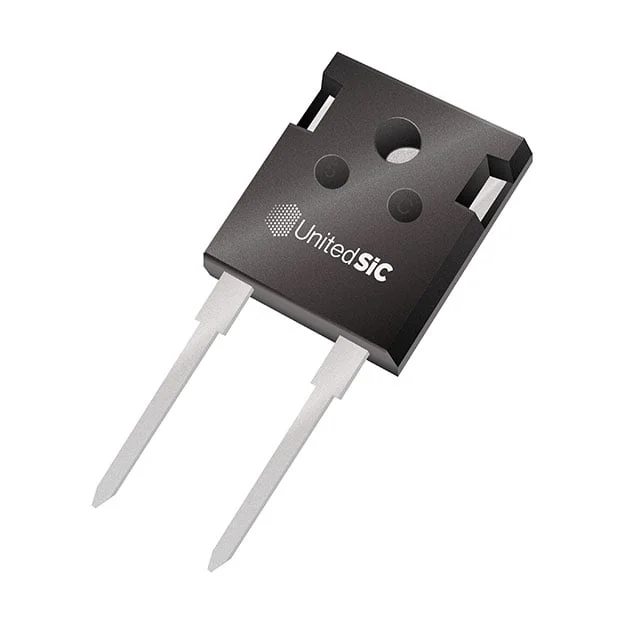

UJ3D1210K2
1200V 10A SIC SCHOTTKY DIODE G3,
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-247-2
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UJ3D1210K2
UJ3D1210K2 Hakkında
UJ3D1210K2, UnitedSiC tarafından üretilen 1200V 10A kapasiteli Silicon Carbide (SiC) Schottky diyottur. TO-247-2 paketinde sunulan bu bileşen, yüksek voltaj uygulamalarında doğrultucu işlevi görmek üzere tasarlanmıştır. 1.6V maksimum forward voltage ile 10A DC akımı işleyebilen diyor, güç kaynakları, şarj cihazları, endüstriyel invertörler ve elektrik motor sürücü devrelerinde kullanılır. Zero recovery time özelliği sayesinde switching kayıpları minimize edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında ve 1200V reverse voltage toleransıyla elektrik uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 510pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 10A (DC) |
| Current - Reverse Leakage @ Vr | 110 µA @ 1200 V |
| Diode Type | Silicon Carbide Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-2 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 0 ns |
| Speed | No Recovery Time > 500mA (Io) |
| Supplier Device Package | TO-247-2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
