Diyotlar - Doğrultucular - Tekil

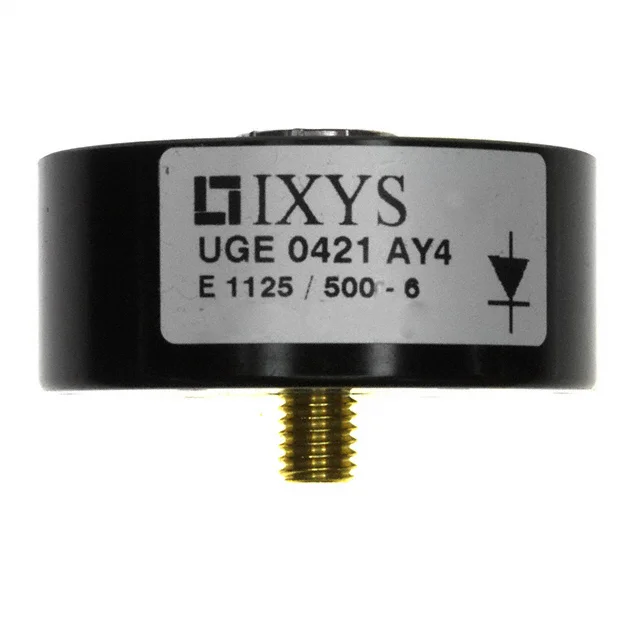

UGE0421AY4
DIODE GEN PURP 3.2KV 22.9A UGE
- Üretici
- Littelfuse
- Paket/Kılıf
- UGE
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UGE0421AY
UGE0421AY4 Hakkında
UGE0421AY4, Littelfuse tarafından üretilen genel amaçlı doğrultucu diyottur. 3200 V ters gerilim sınıflandırmasına sahip bu diyot, 22.9 A ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. Chassis mount montaj tipi ile endüstriyel ve güç elektronik uygulamalarında kullanılır. Standart hızlı iyileşme özellikleri (>500ns) ile anahtarlama hızında ve verimlilik açısından avantaj sağlar. 2.72 V ön gerilim düşüşü ve 2 mA ters kaçak akımı özellikleri ile güvenilir çalışma sağlar. Yüksek gerilim endüstriyel devreleri, invertör sistemleri ve AC/DC dönüştürücülerde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 22.9A |
| Current - Reverse Leakage @ Vr | 2 mA @ 3200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | UGE |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | UGE |
| Voltage - DC Reverse (Vr) (Max) | 3200 V |
| Voltage - Forward (Vf) (Max) @ If | 2.72 V @ 55 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
