Diyotlar - Doğrultucular - Diziler

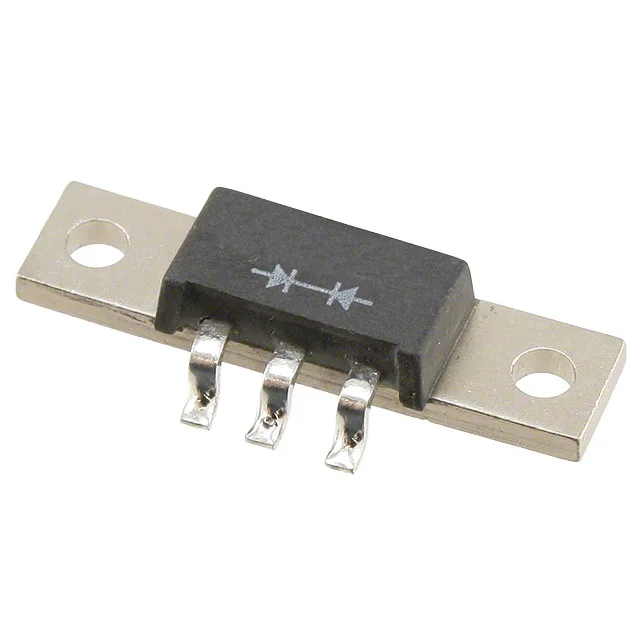

UFT7260SM1C
DIODE MODULE 600V 35A
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- UFT7260
UFT7260SM1C Hakkında
UFT7260SM1C, Microchip Technology tarafından üretilen 600V/35A rated bir diyot modülü olup, doğrultma uygulamaları için tasarlanmıştır. Common cathode konfigürasyonuna sahip bu bileşen, AC/DC güç kaynakları, invertörler ve endüstriyel kontrol sistemlerinde tam dalga doğrultma görevini yerine getirir. 75ns reverse recovery time ve fast recovery karakteristiği sayesinde düşük anahtarlama kayıpları ile çalışır. Maksimum 1.35V forward voltage düşüşü 35A nominal akımda gerçekleşir. Chassis mount modül tasarımı direkt soğutma sistemine entegrasyonu kolaylaştırır. Cihaz üretime son verilmiş olup, mevcut stoklar ile tedarik yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 35A |
| Current - Reverse Leakage @ Vr | 25 µA @ 600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 75 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SM1 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 35 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
