Diyotlar - Doğrultucular - Diziler
UFT7150

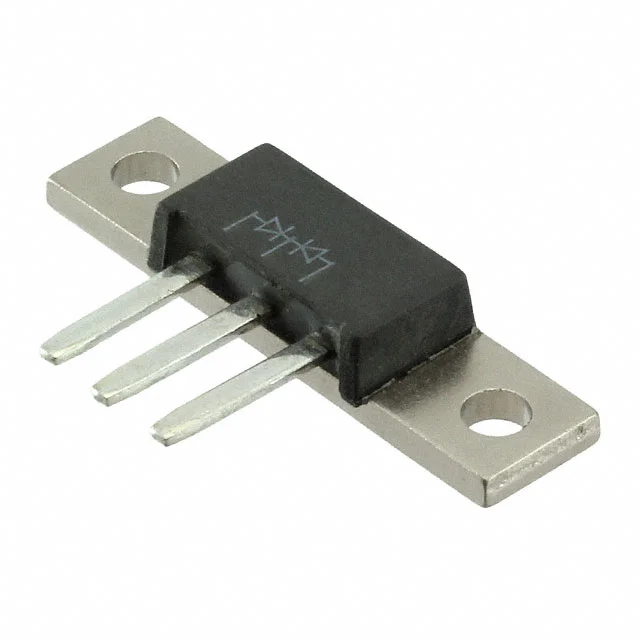

DIODE MODULE 500V 35A
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- UFT7150
UFT7150 Hakkında
UFT7150, Microchip Technology tarafından üretilen 500V 35A kapasiteli bir rectifier diyot modulüdür. Common Cathode konfigürasyonunda tasarlanan bu komponent, fast recovery diyot teknolojisi ile 60 ns reverse recovery time sunmaktadır. Screw mount tipi terminal yapısı ile güç uygulamalarında kullanılmaya uygun olan bu modül, standart diyot özelliklerini taşımaktadır. 1.2V forward voltage ile 35A ortalama rectified akımında çalışmakta, 500V ters voltaj ve 25µA reverse leakage özellikleri ile yüksek güç dönüştürme uygulamalarında, enerji kaynakları ve güç yönetim sistemlerinde tercih edilmektedir. Fast recovery karakteristiği sayesinde anahtarlama hızı yüksek devrelerde de kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 35A |
| Current - Reverse Leakage @ Vr | 25 µA @ 500 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Screw Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 60 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 500 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 35 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
