Diyotlar - Doğrultucular - Tekil

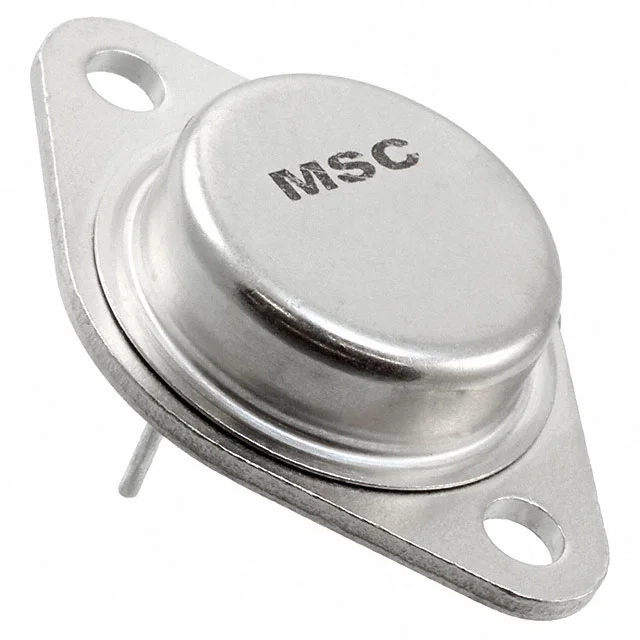

UFT3140C
DIODE GEN PURP 400V 30A TO204AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UFT3140C
UFT3140C Hakkında
UFT3140C, Microchip Technology tarafından üretilen standart doğrultma diyotudur. 400V ters voltaj ve 30A DC ortalama doğrultulmuş akım kapasitesine sahip bu fast recovery diyotu, 50ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. TO-204AA (TO-3) chassis mount paketinde sunulan bileşen, -65°C ile 175°C işletme sıcaklık aralığında çalışır. 1.1V forward voltage @ 15A ve 15mA @ 400V reverse leakage özellikleriyle güç kaynakları, invertör devreleri ve AC-DC dönüştürücülerde uygulanır. Harita durumu: Digi-Key'de üretilmiş olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A (DC) |
| Current - Reverse Leakage @ Vr | 15 mA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-204AA (TO-3) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
