Diyotlar - Doğrultucular - Diziler
UFT20140

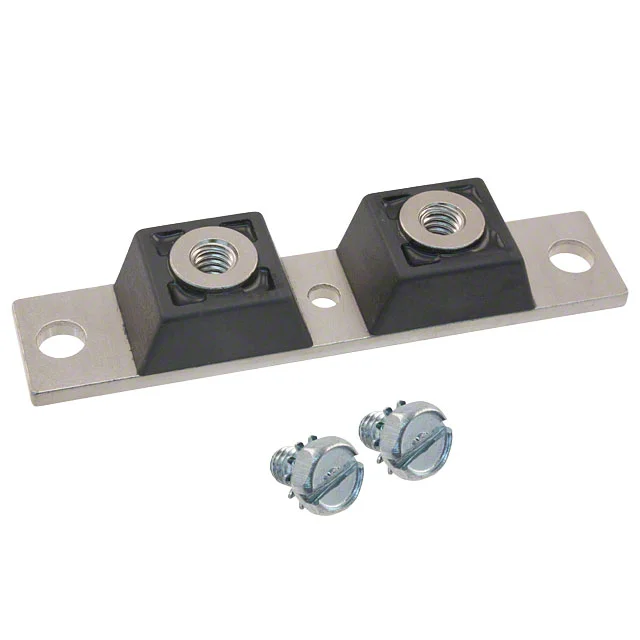

DIODE MODULE 400V 100A
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- UFT20140
UFT20140 Hakkında
UFT20140, Microchip Technology tarafından üretilen 400V/100A kapasiteli modüler diyot ürünüdür. 1 Pair Common Cathode konfigürasyonunda tasarlanan bu bileşen, ortalama doğrultulmuş akımı 100A olan standart hızlı geri kazanım diyotu olarak çalışır. Maksimum 400V ters gerilim ve 1.25V ileriye doğru gerilim değerlerine sahip olan UFT20140, 70ns ters kazanım zamanı (trr) ile hızlı komütasyon özelliği sunar. Screw Mount tipi montaj seçeneği ile sanayi uygulamalarında, güç dönüştürme devrelerinde ve yüksek akım doğrultma uygulamalarında kullanılır. Ters sızıntı akımı 400V'ta maksimum 50µA ile belirlenmiştir. Harita durumu olarak Obsolete (Kullanımdan Kaldırılmış) olarak sınıflandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 50 µA @ 400 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Screw Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 70 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
