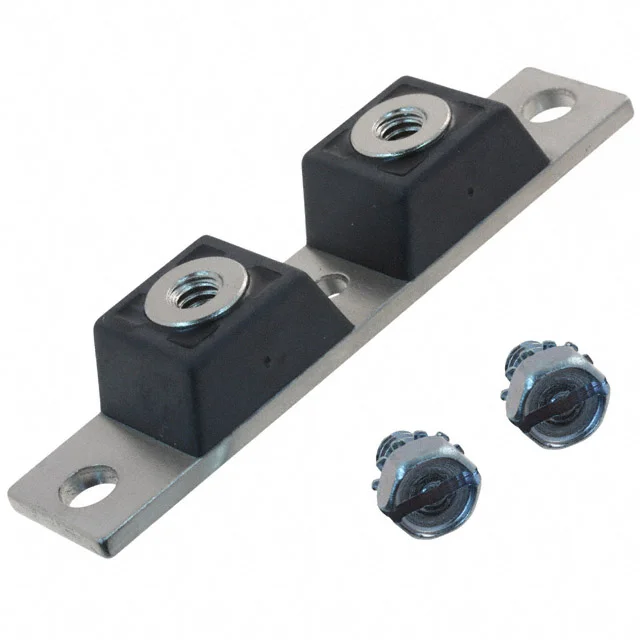

UFT20020
DIODE MODULE 200V 100A
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- UFT20020
UFT20020 Hakkında
UFT20020, Microchip Technology tarafından üretilen 200V/100A kapasiteli bir rectifier diyot modulüdür. 1 Pair Common Cathode konfigürasyonunda tasarlanmış olan bu komponent, ortalama doğrultulmuş akım değeri diode başına 100A'dir. Fast recovery diyot özelliği ile 50 ns reverse recovery time sunmakta olup, forward voltajı 100A'de maksimum 975 mV'dir. Screw Mount bağlantı şekliyle sabit monte edilebilen bu modül, güç kaynakları, inverter devreleri, AC-DC konvertörleri ve endüstriyel doğrultma uygulamalarında kullanılmaktadır. 200V maksimum reverse voltaj ve 50 µA @ 200V reverse leakage current özellikleri ile güvenilir performans sağlar. Screw mount pakette sunulan komponent, yüksek akım uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 50 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Screw Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 975 mV @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
