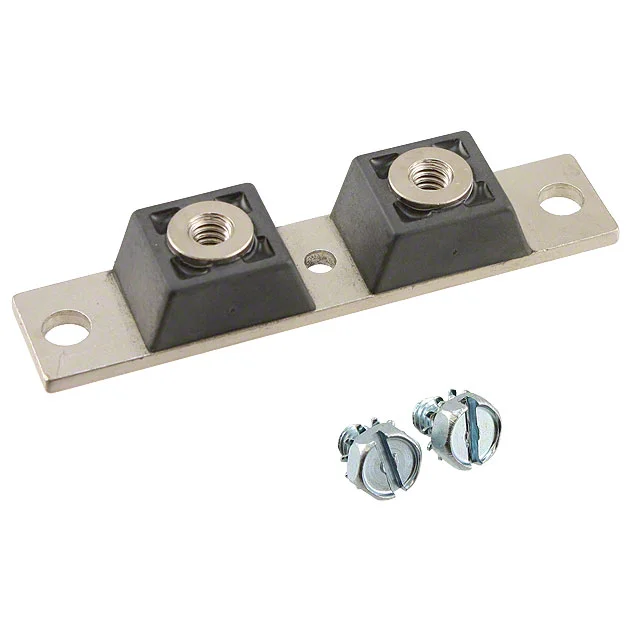

UFT12520
DIODE MODULE 200V 60A
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- UFT12520
UFT12520 Hakkında
UFT12520, Microchip Technology tarafından üretilen 200V 60A kapasiteli modüler diyot ürünüdür. Common cathode konfigürasyonunda tasarlanan bu standard diyot, fast recovery tipinde olup 40 ns reverse recovery time değerine sahiptir. 60A ortalama doğrultulmuş akım kapasitesi ve 975 mV maksimum ileri gerilim düşümü ile enerji uygulamalarında doğrultucu görevini yerine getirir. Chassis mount tipi kasa ile mekanik olarak sabitlenebilen bu bileşen, güç kaynakları, invertörler ve güç dönüştürücü devrelerde kullanılmaktadır. 200V maksimum reverse gerilim ve 30 µA reverse leakage akımı özellikleri ile güvenilir çalışma sağlar. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 30 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Module |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 40 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Module |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 975 mV @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
