Diyotlar - Doğrultucular - Tekil

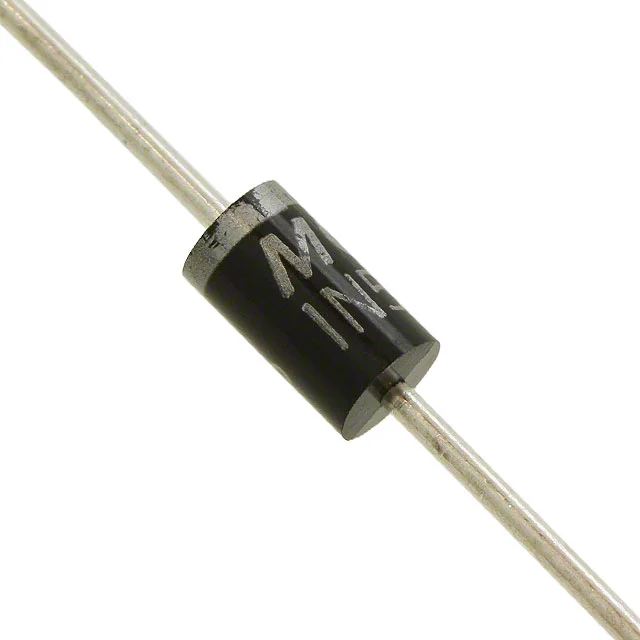

UF5407-TP
DIODE GEN PURP 800V 3A DO201AD
- Paket/Kılıf
- Axial
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UF5407
UF5407-TP Hakkında
UF5407-TP, Micro Commercial Components tarafından üretilen 800V 3A kapasiteli genel amaçlı doğrultucu diyottur. DO-201AD axial paket içinde sunulan bu fast recovery diyot, 75 ns reverse recovery time ve 1.7V forward voltage özelliğine sahiptir. -55°C ile +150°C sıcaklık aralığında çalışabilen bileşen, güç kaynakları, invertör devreleri, AC/DC dönüştürücüler ve endüstriyel uygulamalarda kullanılan standart doğrultma diyodudur. Through hole montajı ile PCB'ye direkt lehimleme yoluyla entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 50pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 10 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-201AD, Axial |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 75 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-201AD |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.7 V @ 3 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
