Transistörler - JFET

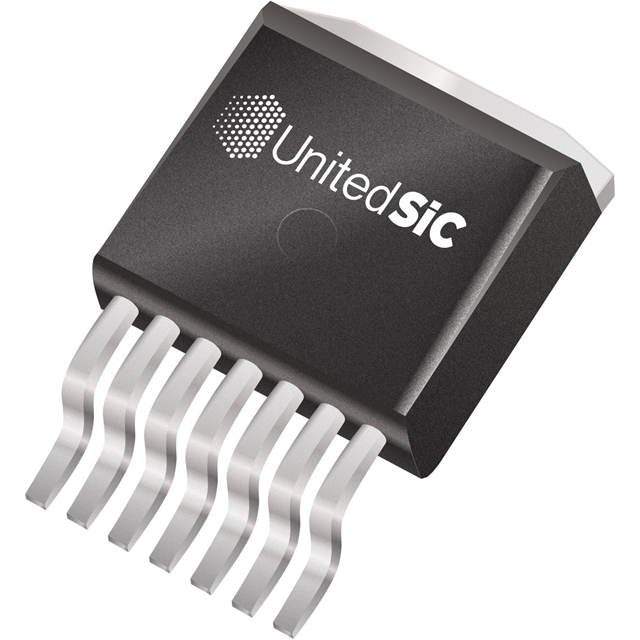

UF3N170400B7S
JFET 1700V SIC
- Üretici
- UnitedSiC
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- UF3N170400B7S
UF3N170400B7S Hakkında
UF3N170400B7S, UnitedSiC tarafından üretilen 1700V N-Channel JFET transistördür. Silicon Carbide (SiC) teknolojisine dayalı bu bileşen, yüksek voltaj uygulamalarında güç anahtarlaması için tasarlanmıştır. Maksimum 6.8A drain akımı ve 500mOhm RDS(On) değeri ile verimli anahtarlama performansı sunar. 68W güç yönetimi kapasitesi ile AC-DC güç kaynakları, invertörler, şarj cihazları ve endüstriyel güç dönüştürücüler gibi uygulamalarda kullanılır. -55°C ile 175°C arasında çalışabilir ve D²Pak (TO-263-8) kasa türüne sahiptir. Düşük açık direnç ve yüksek voltaj direnci sayesinde enerji verimliliği gerektiren sistemlerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 2.2 µA @ 1700 V |
| Current Drain (Id) - Max | 6.8 A |
| Drain to Source Voltage (Vdss) | 1700 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 225pF @ 100V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power - Max | 68 W |
| Resistance - RDS(On) | 500 mOhms |
| Supplier Device Package | D2PAK-7 |
| Voltage - Breakdown (V(BR)GSS) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
