Diyotlar - Doğrultucular - Tekil

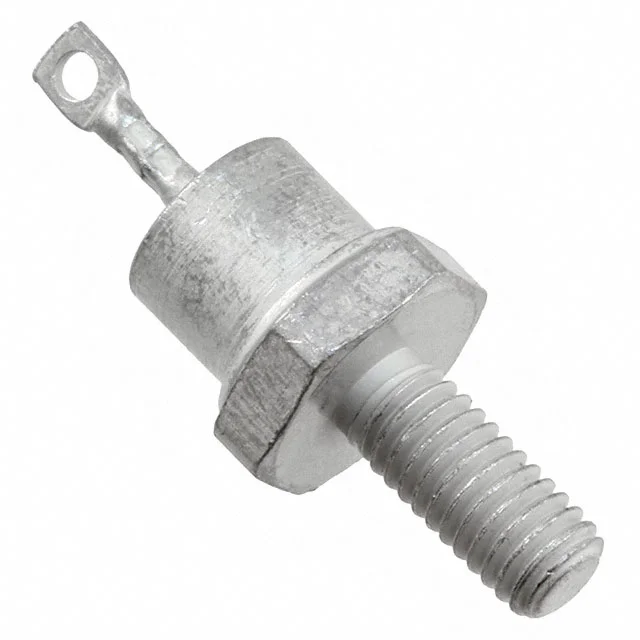

UES706HR2
DIODE GEN PURP 400V 20A DO4
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UES706HR
UES706HR2 Hakkında
UES706HR2, Microchip Technology tarafından üretilen 400V 20A kapasiteli standart doğrultucu diyottur. Fast recovery tipi bu bileşen, 50 ns reverse recovery time ile yüksek hızlı anahtarlama uygulamalarında kullanılır. DO-4 stud mount paketi ile güç uygulamalarında montaj kolaylığı sağlar. 1.25V forward voltage ile verimli çalışma karakteristiğine sahip olup, -55°C ile 150°C arasında güvenilir işletim sunmaktadır. Ağır yük güç kaynakları, invertörler, motor sürücü devreleri ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilmektedir. 50 µA reverse leakage current ile kontrollü sızıntı karakteristiği bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 20A (DC) |
| Current - Reverse Leakage @ Vr | 50 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Market |
| Reverse Recovery Time (trr) | 50 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
