Diyotlar - Doğrultucular - Tekil

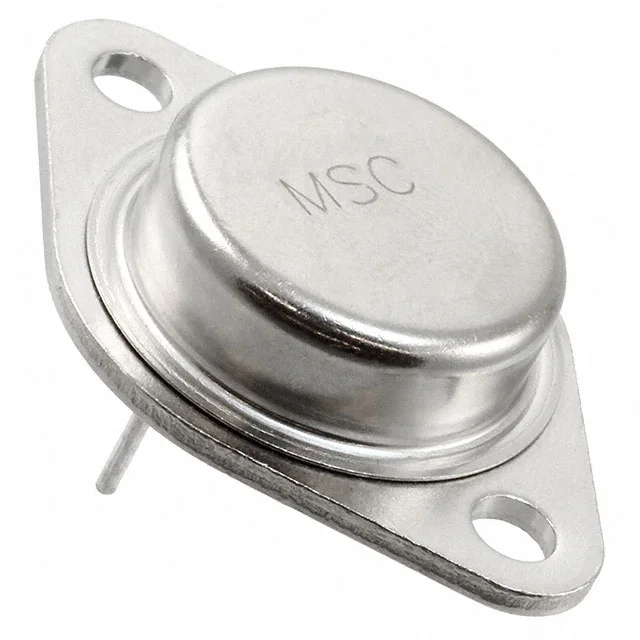

UES2602
DIODE GEN PURP 100V 30A TO204AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UES2602
UES2602 Hakkında
UES2602, Microchip Technology tarafından üretilen standard recovery diyot olup, 100V ters gerilim ve 30A ortalama doğrultulmuş akım kapasitesine sahiptir. TO-204AA (TO-3) paketinde sunulan bu bileşen, güç kaynakları, AC/DC dönüştürücüler, endüstriyel uygulamalar ve yüksek akım gereken doğrultma devrelerinde kullanılır. Fast recovery özelliğiyle 35 ns ters kurtarma zamanına sahip olan UES2602, -55°C ile 175°C arasında çalışabilir ve 930 mV forward gerilim düşümü ile çalışır. Through Hole montajı destekleyen bu diyot, güç elektroniği uygulamalarında anahtarlama ve doğrultma işlevleri için uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 30A |
| Current - Reverse Leakage @ Vr | 20 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Reverse Recovery Time (trr) | 35 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-204AA (TO-3) |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 930 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
