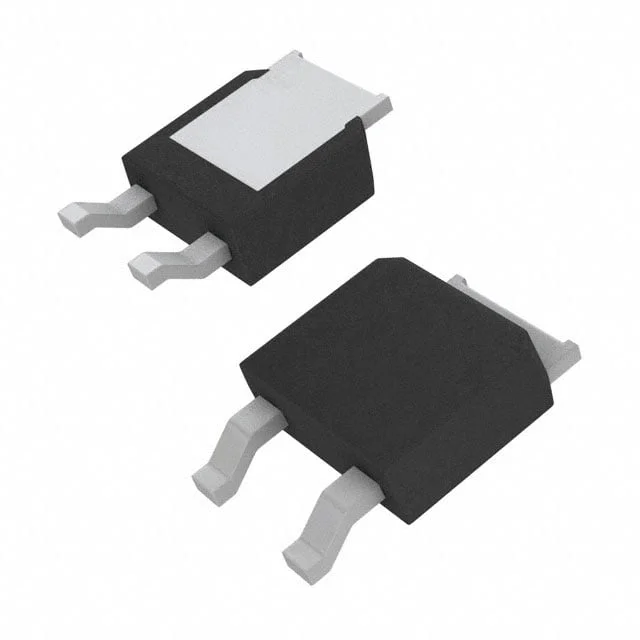

UCQS20A045
DIODE SCHOTTKY 45V 20A TO-263LP
- Üretici
- Elco (AVX)
- Paket/Kılıf
- TO-263-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- UCQS20A045
UCQS20A045 Hakkında
UCQS20A045, Elco (AVX) tarafından üretilen 45V/20A kapasiteli Schottky doğrultucu diyottur. TO-263-3 (D²Pak) yüzey montaj paketinde sunulan bu komponent, 540mV forward voltajı ve 600µA reverse leakage akımı özellikleriyle hızlı doğrultma uygulamalarında kullanılır. Fast Recovery diyot karakteristiğine sahip olup, -40°C ile +150°C arasında çalışabilir. Anahtarlama güç kaynakları, DC-DC dönüştürücüler, UPS sistemleri ve düşük voltaj doğrultma devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 20A |
| Current - Reverse Leakage @ Vr | 600 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-263LP |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 540 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
