Diyotlar - Köprü Doğrultucular

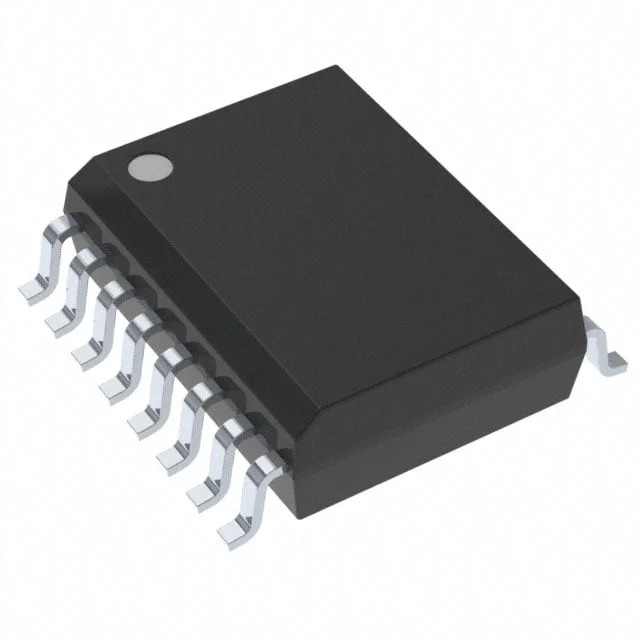

UC3610DWTR
BRIDGE RECT 1PHASE 50V 3A 16SOIC
- Üretici
- Texas Instruments
- Paket/Kılıf
- 16-SOIC
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- UC3610
UC3610DWTR Hakkında
UC3610DWTR, Texas Instruments tarafından üretilen tek fazlı bir bridge rectifier bileşenidir. AC gerilimi DC’ye çevirmek için kullanılır ve 3 A ortalama doğrultulmuş akım desteği sunar. Schottky teknolojisi sayesinde düşük forward voltage karakteristiği ile güç dönüşüm devrelerinde yer alır. 50 V peak reverse voltage ve 16-SOIC yüzey montaj paketi ile kompakt tasarımlarda tercih edilir. Adaptörler, güç kaynakları ve endüstriyel besleme devrelerinde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3 A |
| Current - Reverse Leakage @ Vr | 100 µA @ 40 V |
| Diode Type | Single Phase |
| Mounting Type | Surface Mount |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Part Status | Active |
| Supplier Device Package | 16-SOIC |
| Technology | Schottky |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
