Transistörler - JFET
U309 TO-18 3L
WIDEBAND, HIGH GAIN, SINGLE, N-
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-18-2
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- U309
U309 TO-18 3L Hakkında

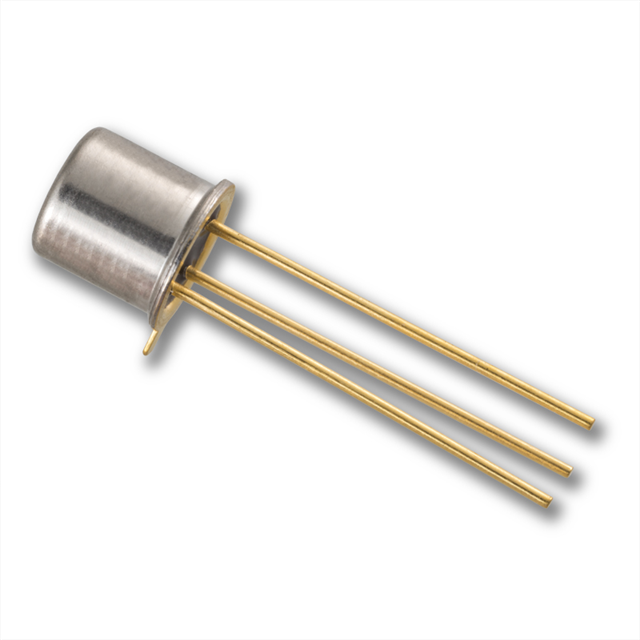

U309, Linear Integrated Systems tarafından üretilen N-Channel JFET transistördür. TO-18-3 metal kaporta paketlenmişdir ve geniş bant uygulamalarında yüksek kazanç sağlamak üzere tasarlanmıştır. 500mW maksimum güç dağıtabilme kapasitesine sahiptir. Düşük input kapasitansı (4pF @ 10V) ile yüksek frekans uygulamalarında tercih edilir. 35 Ohm RDS(On) değeri ile hızlı anahtarlama performansı sunar. -55°C ile 150°C arasında stabil çalışır. Ses amplifikatörleri, RF devreler, düşük gürültülü preamplifikatörler ve precision analog uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 4pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Power - Max | 500 mW |
| Resistance - RDS(On) | 35 Ohms |
| Supplier Device Package | TO-18-3 |
| Voltage - Breakdown (V(BR)GSS) | 25 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
