Transistörler - FET, MOSFET - Diziler

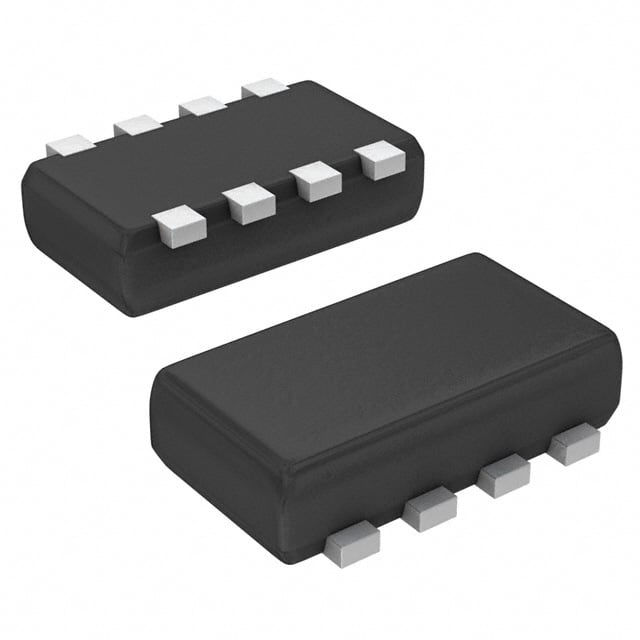

TT8M3TR
MOSFET N/P-CH 20V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8M3TR
TT8M3TR Hakkında
TT8M3TR, ROHM Semiconductor tarafından üretilen N-channel ve P-channel MOSFET'leri içeren entegre transistör dizisidir. 20V Drain-Source gerilimi ve 2.5A sürekli drenaj akımı ile çalışan bu bileşen, logic level gate sürüşü (1.5V) sayesinde düşük voltaj devreleriyle uyumludur. 72mOhm maksimum Ron direnci ve 3.6nC gate charge karakteristiği ile anahtarlama uygulamalarında verimli performans sunar. 8-pin SMD flat lead paketinde sunulan TT8M3TR, 150°C'ye kadar çalışan sıcaklık aralığında güç yönetimi, DC-DC dönüştürücüler, motor kontrolü ve analog anahtarlama devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A, 2.4A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate, 1.5V Drive |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 260pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 72mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
