Transistörler - FET, MOSFET - Diziler

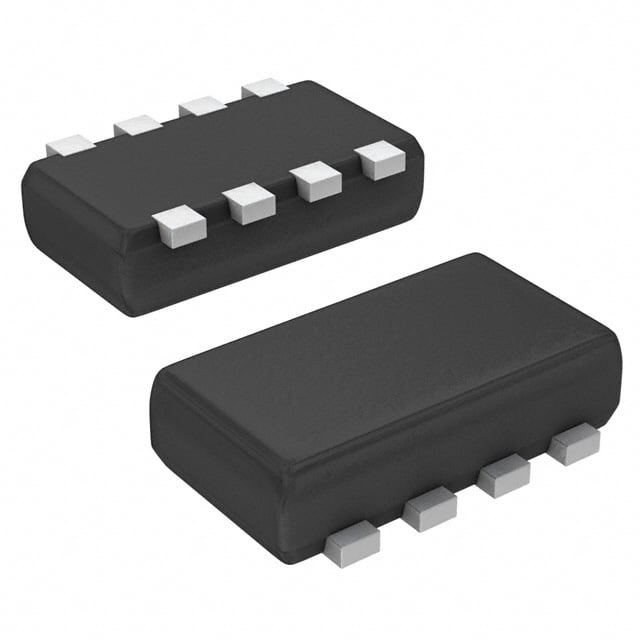

TT8M2TR
MOSFET N/P-CH 30V/20V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8M2TR
TT8M2TR Hakkında
TT8M2TR, ROHM Semiconductor tarafından üretilen N-Channel ve P-Channel MOSFET dizisi olup, 30V ve 20V drain-source gerilimi desteği sağlayan bir bileşendir. 2.5A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılmaktadır. Logic Level Gate özelliği sayesinde düşük kontrol gerilimi ile çalışabilir ve Vgs(th) maksimum değeri 1.5V'dur. 90mOhm RDS(on) değeri ile verimli anahtarlama performansı sunar. Yüksek entegrasyonlu 8-SMD paketlemesi ile kompakt tasarımlar için uygundur. Endüstriyel uygulamalar, güç yönetimi devreleri, motorlu cihazlar ve DC-DC konvertörlerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 30V, 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.2nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 180pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1.25W |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 1.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
