Transistörler - FET, MOSFET - Diziler

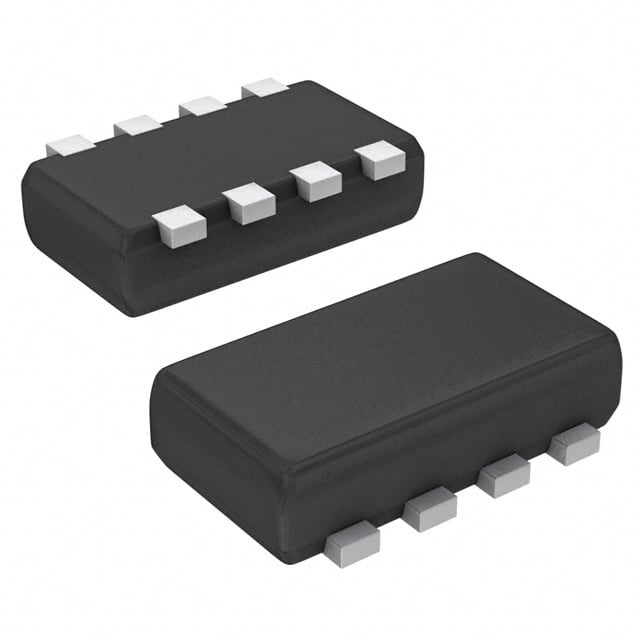

TT8M1TR
MOSFET N/P-CH 20V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8M1TR
TT8M1TR Hakkında
TT8M1TR, ROHM Semiconductor tarafından üretilen dual MOSFET transistör dizisidir. N-channel ve P-channel MOSFET'leri içeren bu bileşen, 20V drain-source gerilimi ve 2.5A sürekli akım kapasitesine sahiptir. Logic level gate sürüşüne uyumlu olan TT8M1TR, 1.5V ile etkinleştirilebilir. 72mOhm RDS(on) değeri ile düşük kond aktif kayıplar sağlar. 8-pin SMD paketinde sunulan bileşen, genel amaçlı anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve gürültü bastırma (EMI) filtresi tasarımlarında kullanılır. Maksimum 150°C çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate, 1.5V Drive |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 260pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 72mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
