Transistörler - FET, MOSFET - Diziler

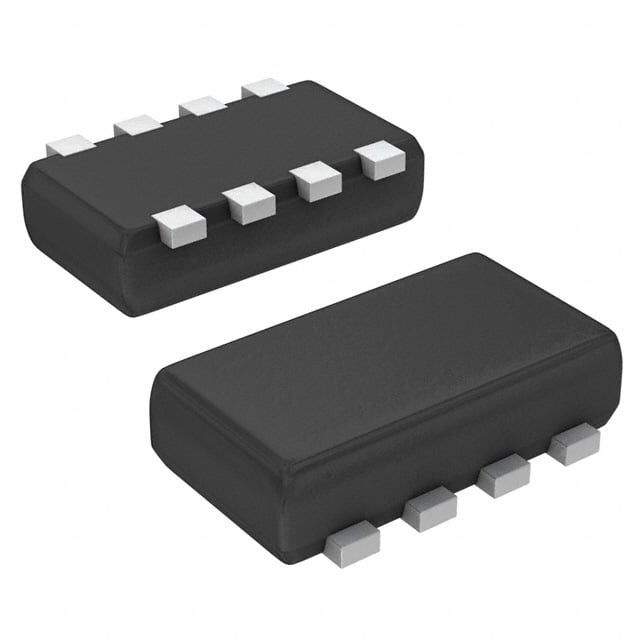

TT8K1TR
MOSFET 2N-CH 20V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8K1TR
TT8K1TR Hakkında
TT8K1TR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistördür. 20V Vdss değeri ve 2.5A sürekli drain akımı ile orta güç uygulamaları için uygun bir bileşendir. Logic level gate özelliği sayesinde 1.5V sürüş voltajında çalışabilir ve düşük gate yükü (3.6nC @ 4.5V) gerektir. 72mOhm On-resistance değeri ile verimli anahtarlama sağlar. 8-pin SMD flat lead paketinde sunulan bu transistör, 150°C maksimum junction sıcaklığında çalışır. Düşük sinyal anahtarlama, motor kontrolü, güç yönetimi ve dijital lojik uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate, 1.5V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 260pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 72mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
