Transistörler - FET, MOSFET - Diziler

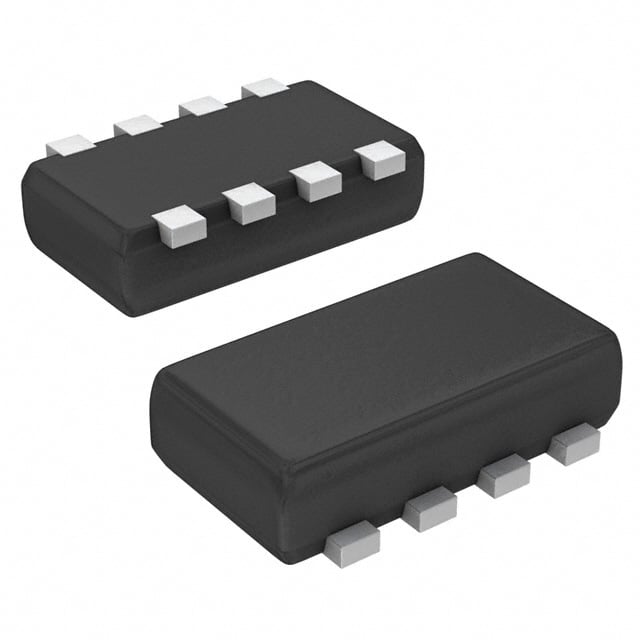

TT8K11TCR
MOSFET 2N-CH 30V 3A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8K11TCR
TT8K11TCR Hakkında
TT8K11TCR, ROHM Semiconductor tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V Vdss ve 3A sürekli drain akımı özelliğine sahip bu bileşen, logic level gate sürülüne (4V) uyumlu olarak tasarlanmıştır. 71mOhm RDS(on) değeriyle düşük iletim kaybı sağlar. Surface mount 8-TSST paket formatında sunulan TT8K11TCR, anahtarlama uygulamaları, DC-DC dönüştürücüler, motor kontrol devreleri ve güç yönetimi sistemlerinde kullanılır. 150°C sıcaklık derecesine kadar çalışabilen bu MOSFET, 1W maksimum güç dissipasyonuna sahiptir ve düşük geçiş maliyeti gerektiren endüstriyel ve tüketici ürünü tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate, 4V Drive |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 2.5nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 140pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 71mOhm @ 3A, 10V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 2.5V @ 1A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
