Transistörler - FET, MOSFET - Diziler

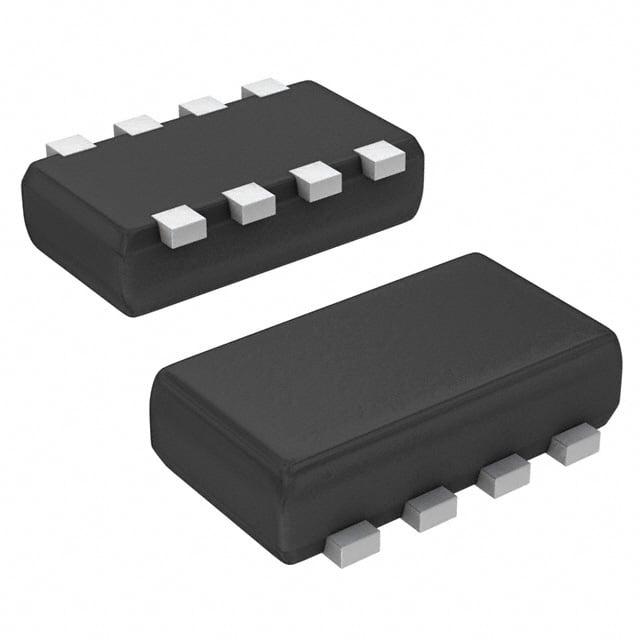

TT8J3TR
4V DRIVE PCH+PCH MOSFET
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8J3TR
TT8J3TR Hakkında
TT8J3TR, ROHM Semiconductor tarafından üretilen dual P-channel MOSFET dizisidir. 8-SMD flat lead paketinde sunulan bu bileşen, 30V drain-source voltajı ve 2.5A sürekli drain akımı ile çalışır. 4V gate drive voltajında tasarlanmış olup, 84mOhm on-resistance değerine sahiptir. 150°C maksimum junction sıcaklığında ve 1.25W güç dissipasyonu kapasitesiyle çalışabilir. Düşük gate charge (4.8nC @ 5V) ve input capacitance (460pF @ 15V) özellikleriyle hızlı anahtarlama uygulamalarında kullanılır. Güç yönetimi, inverter devreleri, anahtarlama uygulamaları ve düşük voltaj elektronik sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4.8nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1.25W |
| Rds On (Max) @ Id, Vgs | 84mOhm @ 2.5A, 10V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
