Transistörler - FET, MOSFET - Diziler

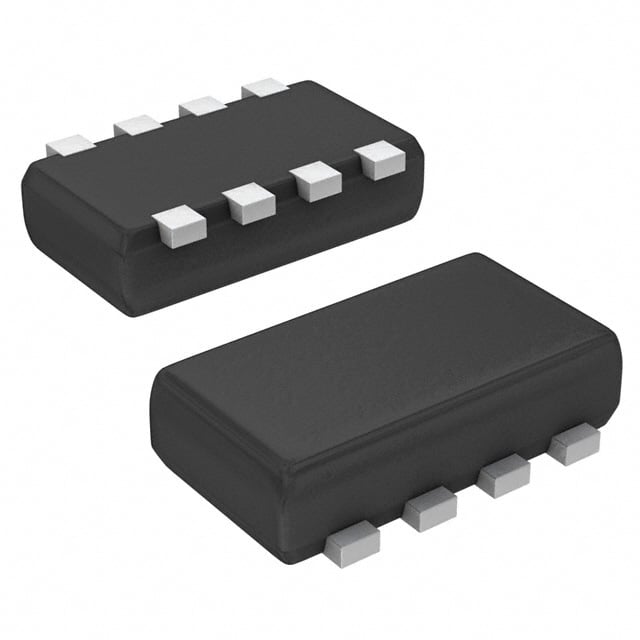

TT8J2TR
MOSFET 2P-CH 30V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8J2TR
TT8J2TR Hakkında
TT8J2TR, ROHM Semiconductor tarafından üretilen dual P-Channel MOSFET'dir. 30V drain-source voltajı ve 2.5A sürekli dren akımı kapasitesi ile entegre devreler ve güç yönetimi uygulamalarında kullanılır. Logic Level Gate özelliği sayesinde düşük voltaj lojik sinyalleri ile direkt kontrol edilebilir. 84mOhm RDS(on) değeri ile verimli anahtarlama performansı sağlar. 8-pin SMD (TSST8) paket formatında sunulan bileşen, maksimum 150°C çalışma sıcaklığında güvenilir işletme imkanı verir. Güç elektroniği, LED sürücüleri, pil yönetimi ve anahtarlı güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 4.8nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1.25W |
| Rds On (Max) @ Id, Vgs | 84mOhm @ 2.5A, 10V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
