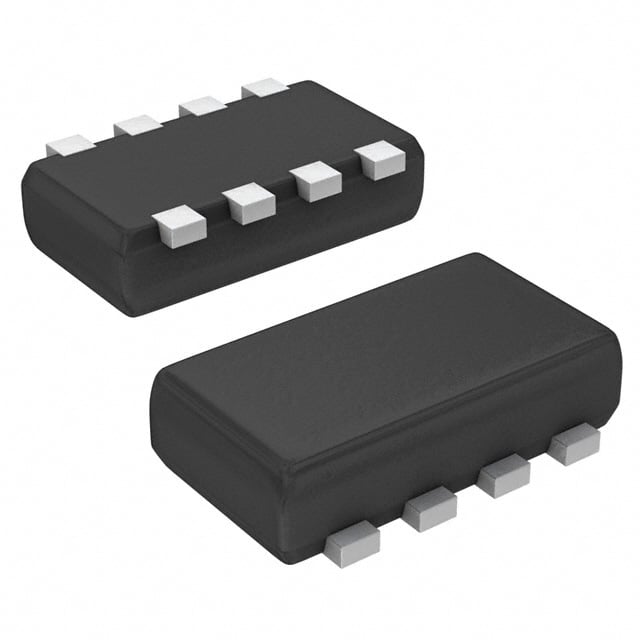

TT8J21TR
MOSFET 2P-CH 20V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8J21TR
TT8J21TR Hakkında
TT8J21TR, ROHM Semiconductor tarafından üretilen dual P-Channel MOSFET transistörüdür. Logic Level Gate özelliğine sahip bu bileşen, maksimum 20V Drain-Source gerilimi ve 2.5A sürekli drenaj akımında çalışabilir. Rds(on) değeri 4.5V gate geriliminde 68mOhm olarak belirtilmiştir. 8-SMD flat lead paketinde sunulan TT8J21TR, düşük güç tüketim gerektiren analog ve dijital devre tasarımlarında, switch uygulamalarında, power management sistemlerinde ve batarya kontrol devrelerinde kullanılır. 150°C maksimum işletme sıcaklığında ve 650mW güç dağıtım kapasitesiyle çalışan bu transistör, gürültü duyarlı uygulamalar için uygun özelliklere sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1270pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 650mW |
| Rds On (Max) @ Id, Vgs | 68mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
