Transistörler - FET, MOSFET - Diziler

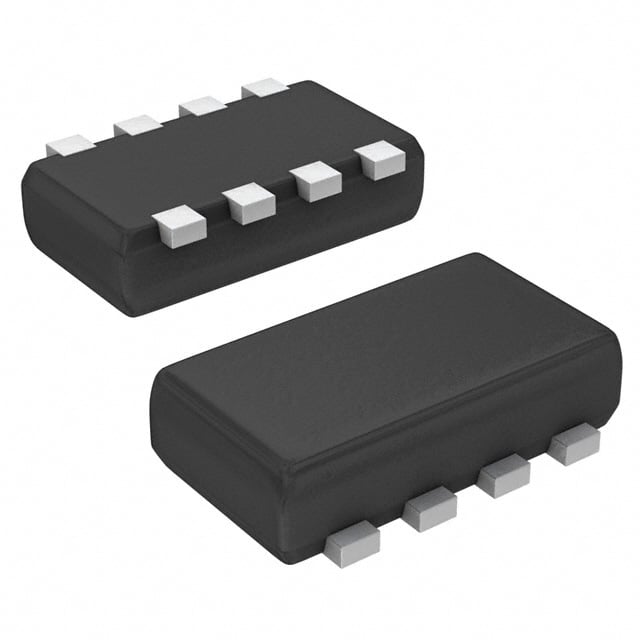

TT8J1TR
MOSFET 2P-CH 12V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8J1
TT8J1TR Hakkında
TT8J1TR, ROHM Semiconductor tarafından üretilen dual P-Channel MOSFET dizisidir. 12V Vdss (Drain to Source Voltage) ile tasarlanmış olan bu bileşen, 2.5A sürekli drain akımı kapasitesine sahiptir. 61mOhm maksimum RDS(on) değeri ile düşük iletim direnci sağlar. 8-TSST SMD paketinde sunulan bu transistör, anahtarlama ve motor kontrol devreleri, güç yönetimi uygulamaları, analog anahtarlar ve ses anahtarlama sistemlerinde yaygın olarak kullanılır. 150°C maksimum çalışma sıcaklığında ve 1.25W güç dissipasyonu ile çalışır. 1nC gate charge ve 1350pF input capacitance değerleriyle hızlı anahtarlama performansı sunar. Surface mount teknolojisine uyumlu tasarımı PCB'ye kompakt entegrasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 13nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Obsolete |
| Power - Max | 1.25W |
| Rds On (Max) @ Id, Vgs | 61mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
