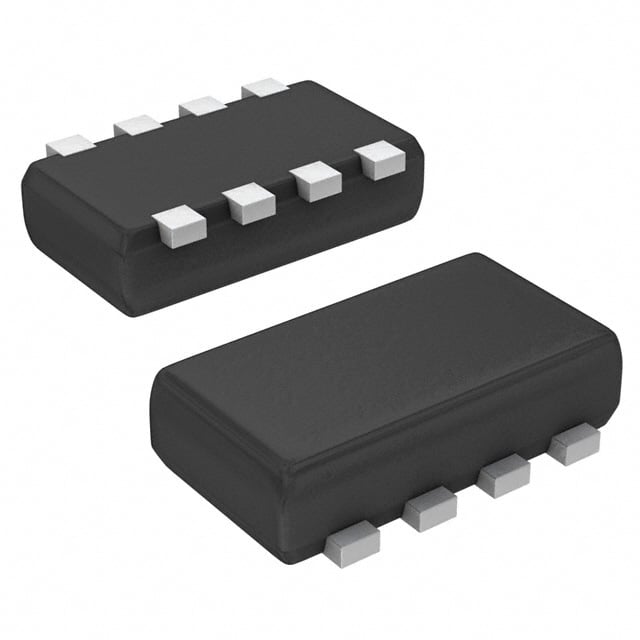

TT8J13TCR
MOSFET 2P-CH 12V 2.5A TSST8
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- TT8J13TCR
TT8J13TCR Hakkında
TT8J13TCR, ROHM Semiconductor tarafından üretilen çift P-Channel MOSFET transistördür. 12V drain-source gerilimi ve 2.5A sürekli dren akımı ile çalışır. Logic level gate sürüşü (1.5V) özelliğine sahip olup, 62mOhm maksimum RDS(on) değeri ile düşük güç kaybı sağlar. Surface mount 8-pin TSST paketinde sunulan bu bileşen, anahtarlama uygulamaları, motor kontrol devreleri ve güç yönetimi sistemlerinde kullanılır. Maksimum 1W güç dağıtımı kapasitesine ve 150°C çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A |
| Drain to Source Voltage (Vdss) | 12V |
| FET Feature | Logic Level Gate, 1.5V Drive |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 16nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 2000pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead |
| Part Status | Active |
| Power - Max | 1W |
| Rds On (Max) @ Id, Vgs | 62mOhm @ 2.5A, 4.5V |
| Supplier Device Package | 8-TSST |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
