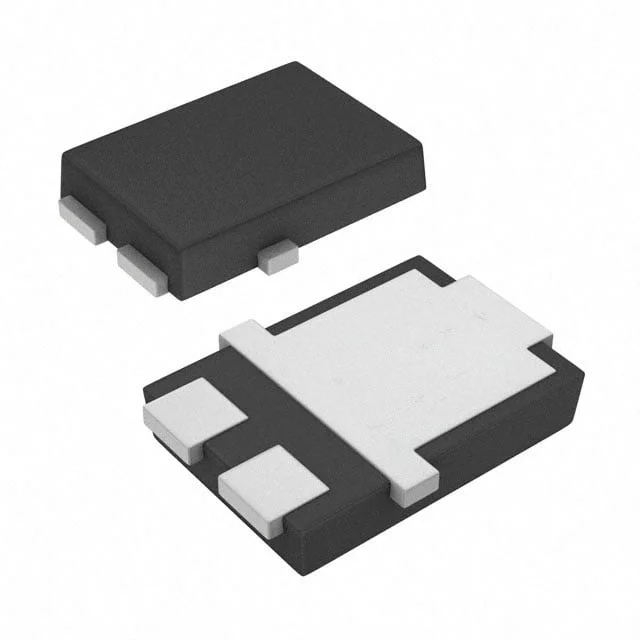

TSUP5M60SH S1G
5A, 60V, SCHOTTKY RECTIFIER
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSUP5M60SH
TSUP5M60SH S1G Hakkında
TSUP5M60SH S1G, Taiwan Semiconductor tarafından üretilen 5A, 60V Schottky rectifier diyottur. Surface mount TO-277 (3-PowerDFN) paketinde sunulan bu bileşen, düşük forward voltage (640 mV @ 5A) ve hızlı recovery karakteristiği (≤500ns) ile güç kaynakları, DC-DC dönüştürücüler ve ön-regülatör uygulamalarında kullanılır. -55°C ile 175°C arasında güvenilir çalışma sunar. 200 µA ters kaçak akımı ve 346 pF kapasitans değerleri ile verimli doğrultma işlemi gerçekleştirir. Kompakt SMD tasarımı yüksek yoğunluklu PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 346pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMPC4.6U |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 640 mV @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
