Diyotlar - Doğrultucular - Tekil

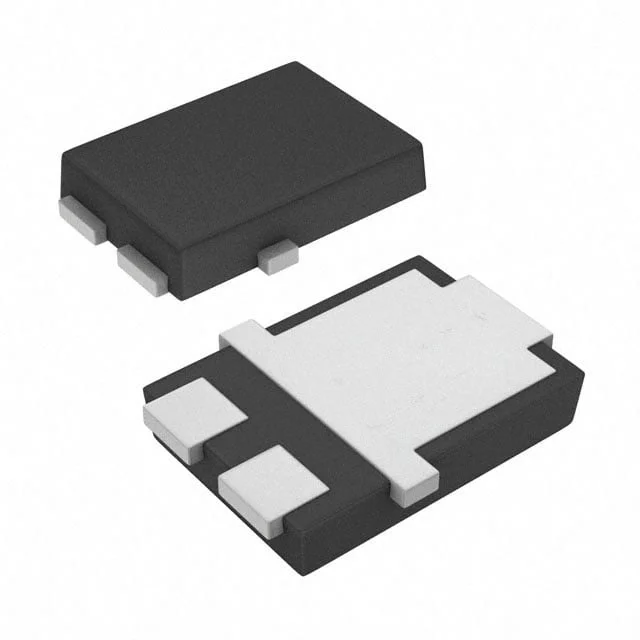

TSUP5M45SH S1G
5A, 45V, SCHOTTKY RECTIFIER
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSUP5M45SH
TSUP5M45SH S1G Hakkında
TSUP5M45SH S1G, Taiwan Semiconductor tarafından üretilen 5A kapasitesine sahip Schottky doğrultma diyotudur. 45V maksimum reverse voltaj ile çalışan bu bileşen, 600mV forward voltaj düşümü gösterir. Fast recovery özellikleri ile 500ns'nin altında anahtarlama hızına sahiptir. Surface mount SMPC4.6U paketinde sunulan bu diyot, güç kaynakları, inverterler, motorlu uygulamalar ve düşük voltaj doğrultma devrelerinde kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığı ile geniş kullanım yelpazesi sunar. 589pF kapasitans (4V, 1MHz) değeri ile yüksek frekans uygulamalarında da uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 589pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 5A (DC) |
| Current - Reverse Leakage @ Vr | 150 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMPC4.6U |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
