Diyotlar - Doğrultucular - Tekil

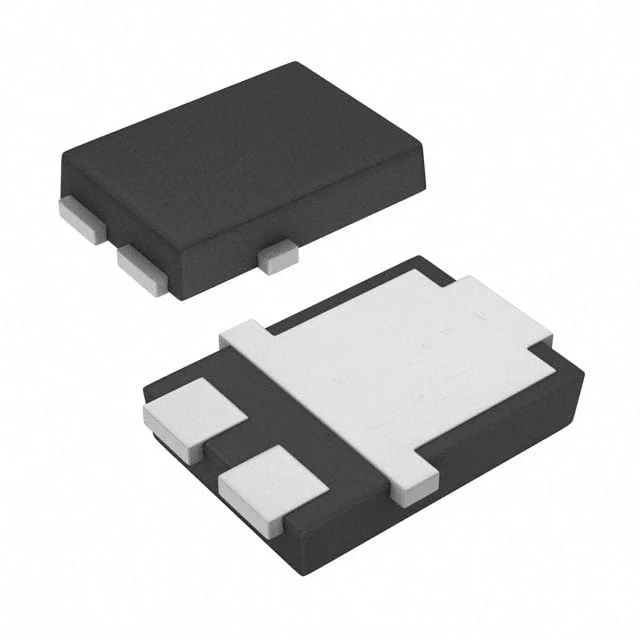

TSUP15M60SH S1G
15A, 60V, SCHOTTKY RECTIFIER
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSUP15M60SH
TSUP15M60SH S1G Hakkında
TSUP15M60SH S1G, Taiwan Semiconductor tarafından üretilen 15A/60V Schottky rectifier diyottur. Surface mount TO-277 SMPC4.6U paketinde sunulan bu komponent, hızlı anahtarlama uygulamalarında kullanılır. Forward gerilimi 640mV @ 15A ve 450µA reverse leakage akımı @ 60V ile tasarlanmıştır. -55°C ~ 175°C işletme sıcaklık aralığında stabil performans gösterir. Anahtarlama kaynakları, AC/DC adaptörler, güç kaynağı üniteleri ve otonom araçlar gibi yüksek frekanslı doğrultma işlemlerinde uygundur. Fast recovery özelliği (≤500ns) ile enerji verimliliğini artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1046pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 15A (DC) |
| Current - Reverse Leakage @ Vr | 450 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMPC4.6U |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 640 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
