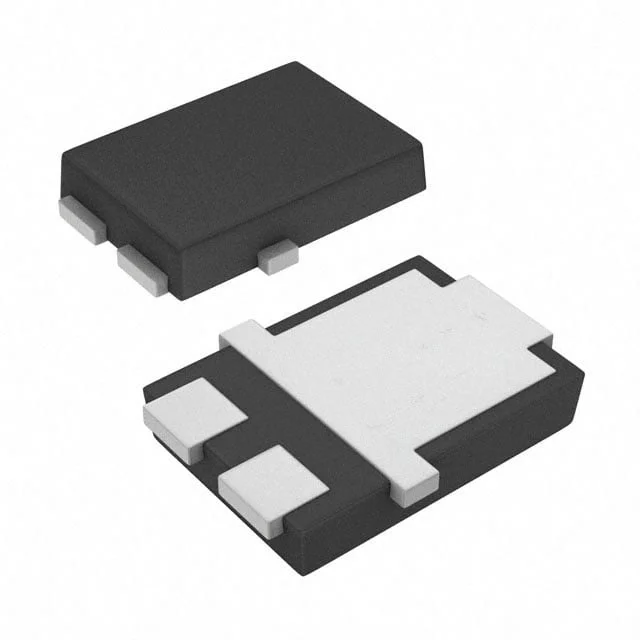

TSUP15M45SH S1G
15A, 45V, SCHOTTKY RECTIFIER
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSUP15M45SH
TSUP15M45SH S1G Hakkında
TSUP15M45SH S1G, Taiwan Semiconductor tarafından üretilen 15A kapasiteli Schottky rectifier diyotudur. 45V maksimum reverse voltajında çalışan bu bileşen, güç kaynakları, güç yönetimi devreleri ve DC-DC dönüştürücülerde kullanılmak üzere tasarlanmıştır. 600mV forward voltage ile düşük enerji kaybı sağlar. Fast recovery özelliği sayesinde 500ns'nin altında hızlı anahtarlama gerçekleştirir. TO-277 surface mount paket türünde sunulan bileşen, -55°C ile 175°C arasında çalışabilir. 1803pF kapasitans değeri ve 350µA reverse leakage current'ı ile uygulamalarda kararlı performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1803pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 15A (DC) |
| Current - Reverse Leakage @ Vr | 350 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMPC4.6U |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
