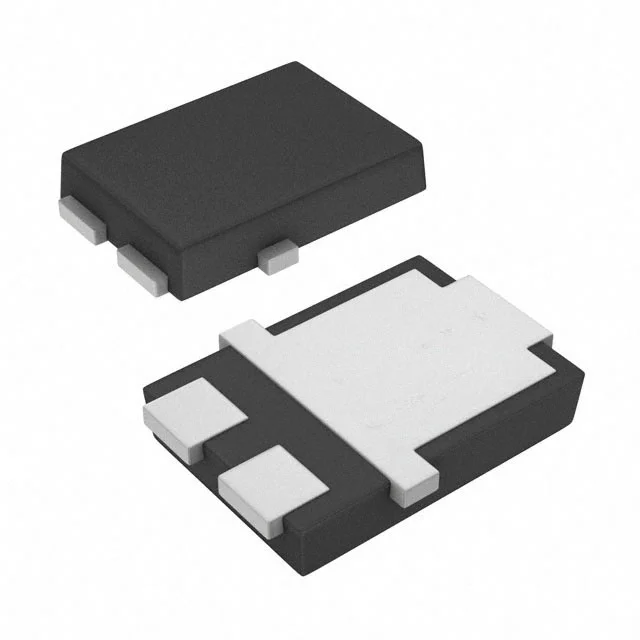

TSUP10M60SH S1G
10A, 60V, SCHOTTKY RECTIFIER
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSUP10M60SH
TSUP10M60SH S1G Hakkında
TSUP10M60SH S1G, Taiwan Semiconductor tarafından üretilen 10A/60V kapasiteli Schottky doğrultma diyotudur. Fast recovery karakteristiği ile 500ns'den daha kısa enerji kapanış süresi sağlayan bu bileşen, yüksek akım uygulamalarında verimli anahtarlama işlemi gerçekleştirir. 640mV maksimum ileri gerilim düşüşü ile güç kaybı minimize edilir. Surface Mount teknolojisi ile TO-277/PowerDFN paketinde sunulan komponent, -55°C ile 175°C arasında çalışabilir. Düşük kapasitans değeri (658pF @ 4V) ve minimal reverse leakage akımı (250µA @ 60V) sayesinde pik geri kazanım zamanları kritik olan güç dönüştürücüler, şarj devreler ve doğrultma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 658pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 10A (DC) |
| Current - Reverse Leakage @ Vr | 250 µA @ 60 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMPC4.6U |
| Voltage - DC Reverse (Vr) (Max) | 60 V |
| Voltage - Forward (Vf) (Max) @ If | 640 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
