Diyotlar - Doğrultucular - Tekil

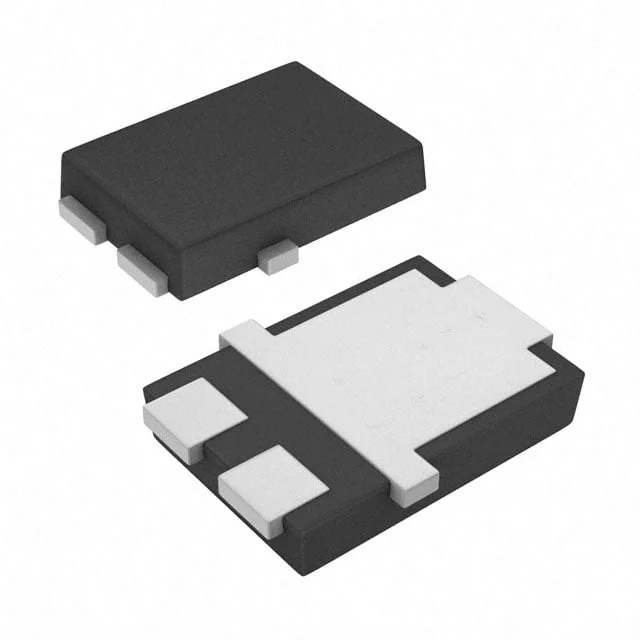

TSUP10M45SH S1G
10A, 45V, SCHOTTKY RECTIFIER
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-277
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSUP10M45SH
TSUP10M45SH S1G Hakkında
TSUP10M45SH S1G, Taiwan Semiconductor tarafından üretilen 10A kapasiteli Schottky rectifier diyotudur. 45V ters voltaj (Vr) ile çalışabilen bu diyot, 600mV forward voltage değerine sahiptir. Fast recovery karakteristiğine (≤500ns) sahip olan bileşen, anahtarlama uygulamalarında düşük gerilim düşümü sağlar. Surface mount TO-277 (PowerDFN) paketinde sunulan TSUP10M45SH, sürücü devre tasarımlarında, güç kaynakları ve AC-DC dönüştürücülerde kullanılır. -55°C ile 175°C arasında çalışabilir ve 200µA ters sızıntı akımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1099pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 10A (DC) |
| Current - Reverse Leakage @ Vr | 200 µA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-277, 3-PowerDFN |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMPC4.6U |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 600 mV @ 10 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
