Diyotlar - Doğrultucular - Tekil

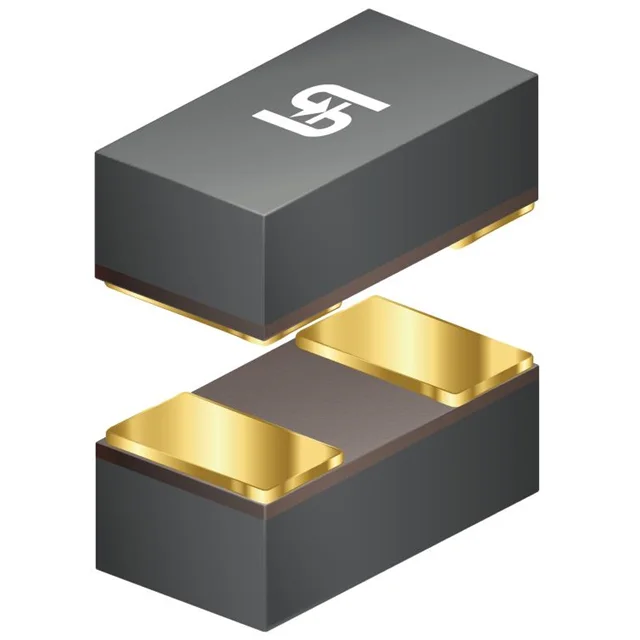

TSS70L RWG
DIODE SCHOTTKY 70V 70MA 1005
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSS70L
TSS70L RWG Hakkında
TSS70L RWG, Taiwan Semiconductor tarafından üretilen yüksek hızlı Schottky doğrultma diyotudur. 70V maksimum reverse voltaj ve 70mA ortalama doğrultulmuş akım kapasitesi ile düşük güç uygulamalarında kullanılır. 1005 (2512 Metric) SMD paketinde sunulan bu bileşen, anahtarlama güç kaynakları, RF dedektörleri ve düşük voltajlı anahtarlama devrelerinde yer alır. 5ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. 1mV forward voltage drop karakteristiği ile enerji verimliliği sağlar. -65°C ile 125°C arasında çalışma sıcaklık aralığına sahiptir. Not: Bu bileşen yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 2pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 70mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 50 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Not For New Designs |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 70 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 15 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
