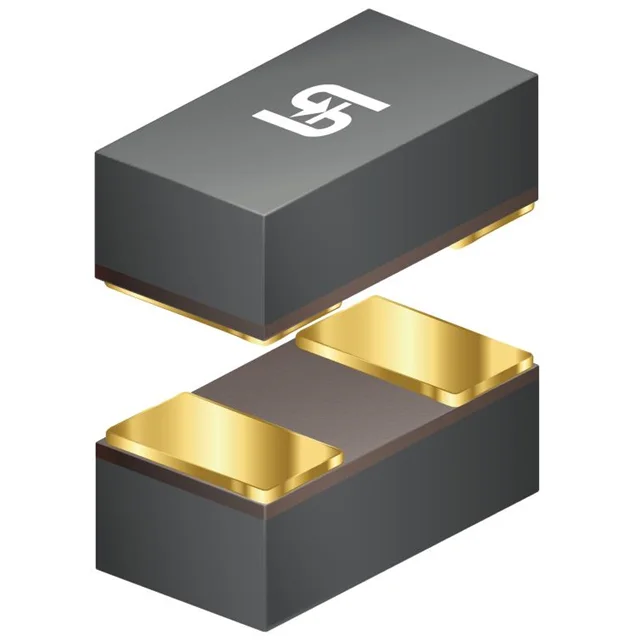

TSS54L RWG
DIODE SCHOTTKY 30V 200MA 1005
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSS54L
TSS54L RWG Hakkında
TSS54L RWG, Taiwan Semiconductor tarafından üretilen surface mount Schottky diyottur. 30V ters voltaj ve 200mA ortalama doğrultulmuş akım kapasitesi ile yüksek hızlı anahtarlama uygulamalarında kullanılır. 5ns reverse recovery time ile hızlı kurtarma özelliğine sahiptir. 1pF @ 1V kapasitans değeri ile düşük sinyal seviyelesinde çalışmaya uygundur. 1005 (2512 Metric) SMD paketinde sunulur. Ters akım kaçağı 2µA @ 25V olup düşük sızıntı karakteristiği gösterir. Ön yönlü gerilim 1V @ 100mA'dir. Çalışma sıcaklığı aralığı -65°C ile 125°C arasındadır. Yüksek hızlı düzeltme, AC/DC güç kaynakları, anahtarlama güç kaynakları ve RF uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 2 µA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Not For New Designs |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 100 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
