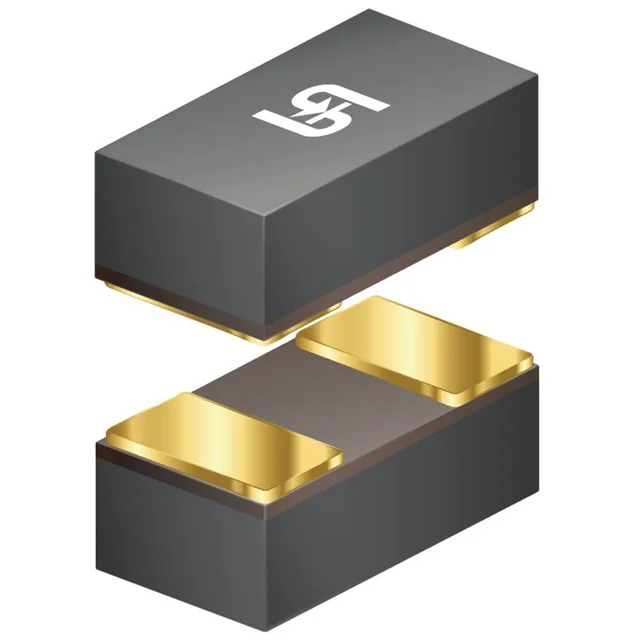

TSS43L RWG
DIODE SCHOTTKY 30V 200A 1005
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSS43L
TSS43L RWG Hakkında
TSS43L RWG, Taiwan Semiconductor tarafından üretilen Schottky doğrultucu diyottur. 30V reverse voltaj ve 200mA ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, hızlı anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 5ns reverse recovery time ile düşük kayıplar sağlar. 450mV forward voltage drop karakteristiği ile enerji verimliliğine katkı sağlayan bu diyot, güç kaynakları, anahtarmalı regülatörler ve koruma devreleri gibi uygulamalarda yaygın olarak kullanılır. 1005 (2512 Metric) SMD paketinde sunulan bileşen, -55°C ~ 125°C çalışma sıcaklık aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Not For New Designs |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 450 mV @ 15 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
