Diyotlar - Doğrultucular - Tekil

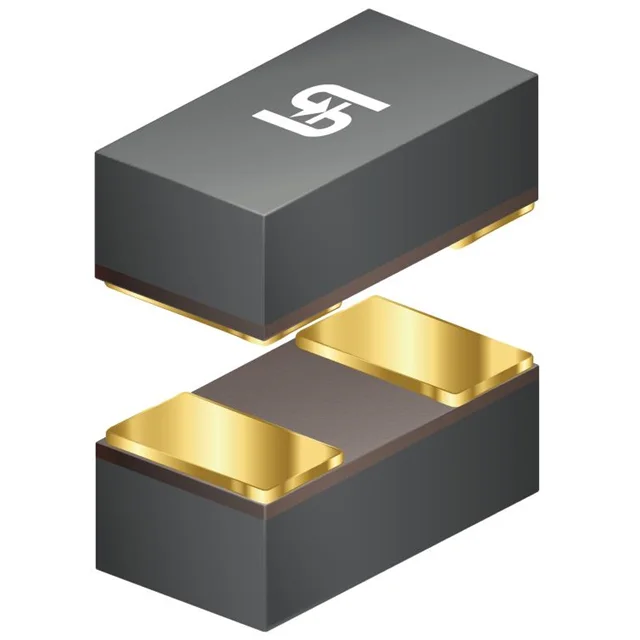

TSS42L RWG
DIODE SCHOTTKY 30V 200A 1005
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSS42L
TSS42L RWG Hakkında
TSS42L RWG, Taiwan Semiconductor tarafından üretilen Schottky doğrultucu diyottur. 30V ters voltaj ve 200mA ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, hızlı anahtarlama uygulamalarında kullanılır. 5ns reverse recovery time ile düşük komütasyon kayıpları sağlar. Surface mount 1005 (2512 Metric) paketinde sunulan bu diyot, güç kaynakları, anahtarmalı mod devreleri ve RF uygulamalarında kullanıma uygundur. -55°C ile 125°C arasında çalışır. 650mV forward voltage ile enerji verimliliği destekler. Not: Bu bileşen yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 10pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 500 nA @ 25 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -55°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Not For New Designs |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Voltage - Forward (Vf) (Max) @ If | 650 mV @ 50 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
