Diyotlar - Doğrultucular - Tekil

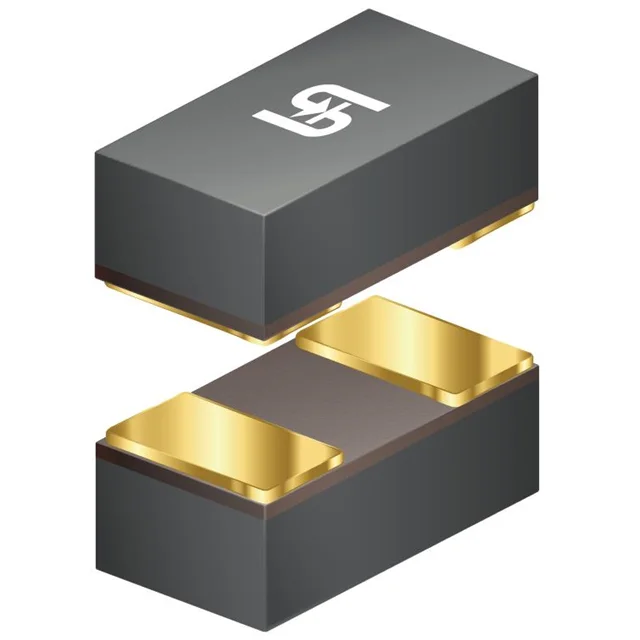

TSS40L RWG
DIODE SCHOTTKY 40V 200MA 1005
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSS40L
TSS40L RWG Hakkında
TSS40L RWG, Taiwan Semiconductor tarafından üretilen 40V kapasitesine sahip Schottky doğrultucu diyottur. 200mA ortalama doğrultma akımı ile RF ve sinyal uygulamalarında kullanılır. 5ns hızlı reverse recovery time özelliği sayesinde yüksek frekans anahtarlama devreleri, güç kaynakları ve dijital lojik koruma uygulamalarında tercih edilir. 1005 SMD paketinde sunulan bu bileşen, -65°C ile +125°C arasında çalışır. Düşük forward voltage (1V @ 40mA) ve minimal reverse leakage current (200nA @ 30V) özellikleri enerji verimli tasarımlar için uygun kılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 5pF @ 0V, 1MHz |
| Current - Average Rectified (Io) | 200mA |
| Current - Reverse Leakage @ Vr | 200 nA @ 30 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Not For New Designs |
| Reverse Recovery Time (trr) | 5 ns |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 40 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 40 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
