Diyotlar - Doğrultucular - Tekil

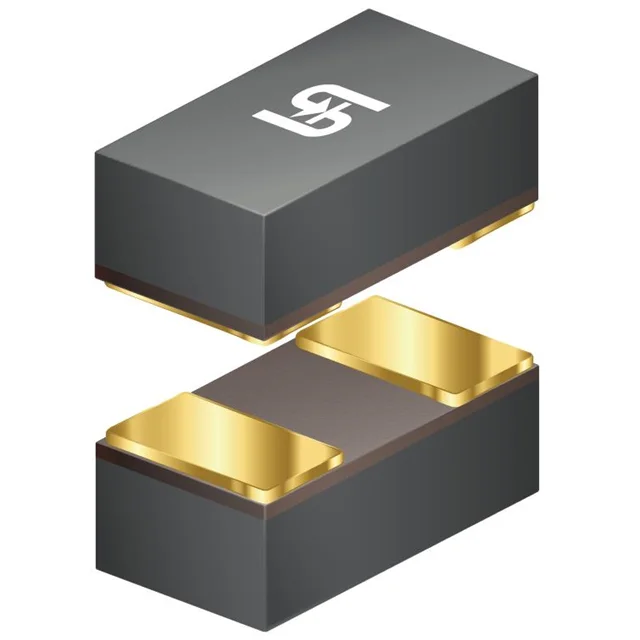

TSS0340L RWG
DIODE SCHOTTKY 45V 30MA 1005
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 1005 (2512 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- TSS0340L
TSS0340L RWG Hakkında
TSS0340L RWG, Taiwan Semiconductor tarafından üretilen small signal Schottky diyottur. 45V ters voltaj dayanımı ve 30mA ortalama doğrultulmuş akım özelliği ile elektrik devrelerinde hızlı anahtarlama ve doğrultma uygulamalarında kullanılır. 370mV forward voltaj ve 1µA ters kaçak akımı ile düşük güç tüketimine sahiptir. -40°C ile 125°C işletme sıcaklık aralığında çalışır. Surface mount 1005 (2512 Metric) paket ile kompakt PCB tasarımlarına uygundur. RF uygulamaları, anahtarlama devreleri ve düşük güçlü rectifier uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.5pF @ 1V, 1MHz |
| Current - Average Rectified (Io) | 30mA |
| Current - Reverse Leakage @ Vr | 1 µA @ 40 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -40°C ~ 125°C |
| Package / Case | 1005 (2512 Metric) |
| Part Status | Not For New Designs |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | 1005 |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 370 mV @ 1 mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
