Transistörler - FET, MOSFET - Diziler

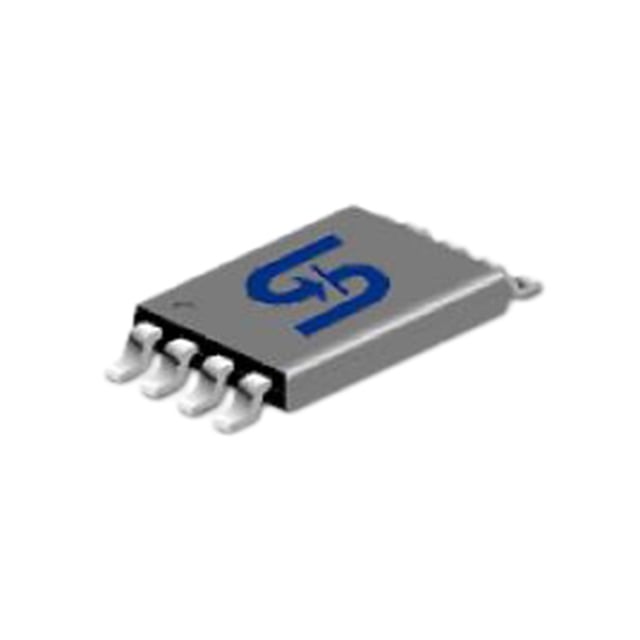

TSM6968SDCA RVG
MOSFET 2 N-CH 20V 6.5A 8TSSOP
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-TSSOP
- Seri / Aile Numarası
- TSM6968
TSM6968SDCA RVG Hakkında
TSM6968SDCA RVG, Taiwan Semiconductor tarafından üretilen dual N-channel MOSFET transistördür. 20V drain-source voltajında 6.5A sürekli drenaj akımı kapasitesine sahiptir. 8-TSSOP yüzey montaj paketinde sunulan bu bileşen, 4.5V gate geriliminde 22mOhm düşük on-resistance değerine ve 15nC gate charge'a sahiptir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans sağlar. Anahtarlama uygulamaları, güç yönetimi devreleri, motor sürücüleri ve genel amaçlı lojik seviye MOSFET uygulamalarında kullanılır. 1.04W maksimum güç dağıtımı ile kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 950pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 1.04W |
| Rds On (Max) @ Id, Vgs | 22mOhm @ 6.5A, 4.5V |
| Supplier Device Package | 8-TSSOP |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
