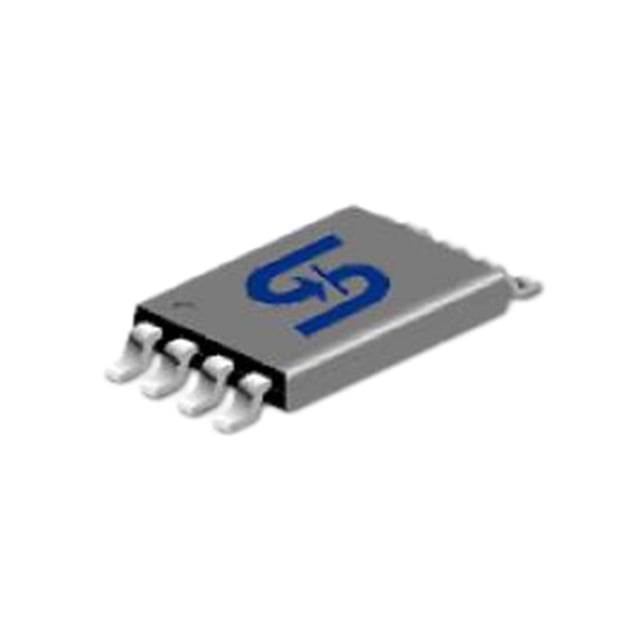

TSM6963SDCA RVG
MOSFET 2 P-CH 20V 4.5A 8TSSOP
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-TSSOP
- Seri / Aile Numarası
- TSM6963
TSM6963SDCA RVG Hakkında
TSM6963SDCA RVG, Taiwan Semiconductor tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 20V Drain-Source gerilimi ve 4.5A sürekli drain akımı kapasitesiyle elektronik devrelerde anahtar ve amplifikasyon uygulamalarında kullanılır. 30mOhm RDS(ON) ile düşük iletim direnci sağlar. Surface Mount 8-TSSOP paketinde sunulan bu bileşen, güç yönetimi, motor kontrolü, LED sürücüleri ve batarya koruma devrelerinde yaygın olarak uygulanır. -55°C ile +150°C arası çalışma sıcaklığı aralığında endüstriyel ve tüketici elektronik ürünlerinde güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Tc) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1500pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 1.14W |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 4.5A, 4.5V |
| Supplier Device Package | 8-TSSOP |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
