Transistörler - FET, MOSFET - Diziler

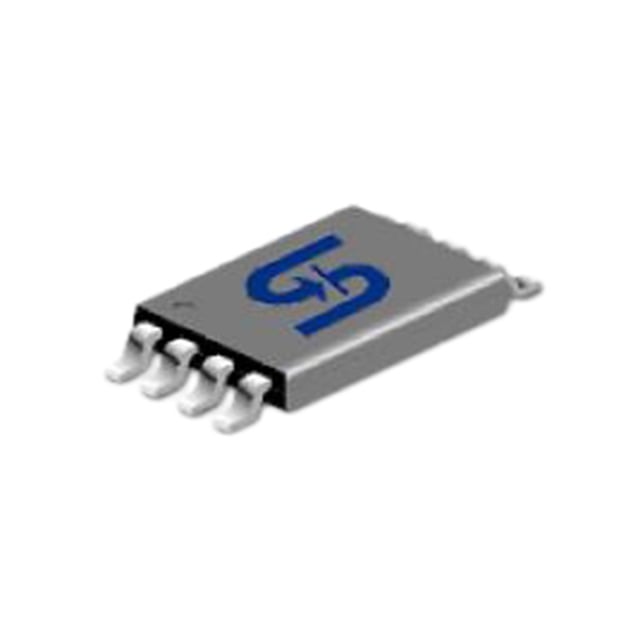

TSM6866SDCA RVG
MOSFET 2 N-CH 20V 6A 8TSSOP
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-TSSOP
- Seri / Aile Numarası
- TSM6866
TSM6866SDCA RVG Hakkında
TSM6866SDCA RVG, Taiwan Semiconductor tarafından üretilen dual N-channel MOSFET transistör dizisidir. 20V drain-source voltaj ve 6A sürekli drain akımı kapasitesi ile güç anahtarlama ve kontrol uygulamalarında kullanılır. 8-TSSOP yüzey montaj paketinde sunulan bu bileşen, 30mΩ RDS(on) değeri ile düşük kayıp karakteristiğe sahiptir. -55°C ile 150°C sıcaklık aralığında çalışabilen TSM6866, motor kontrolü, güç kaynakları, LED sürücüler ve genel amaçlı anahtarlama devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 5nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 565pF @ 8V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Active |
| Power - Max | 1.6W |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 6A, 4.5V |
| Supplier Device Package | 8-TSSOP |
| Vgs(th) (Max) @ Id | 600mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
