Transistörler - FET, MOSFET - Diziler

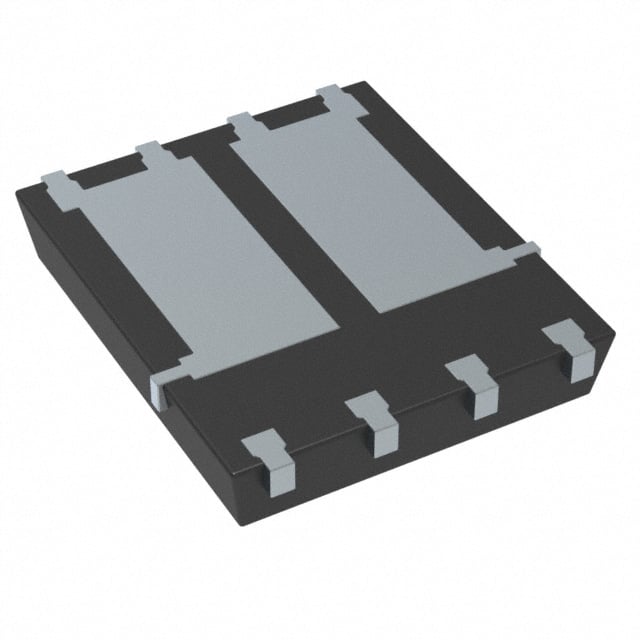

TSM680P06DPQ56 RLG
MOSFET 2 P-CH 60V 12A 8PDFN
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- TSM680P06DPQ56
TSM680P06DPQ56 RLG Hakkında
TSM680P06DPQ56 RLG, Taiwan Semiconductor tarafından üretilen dual P-channel MOSFET transistör dizisidir. 60V drain-source voltaj derecesi ve 12A sürekli drain akımı ile tasarlanmıştır. 8-PowerTDFN (5x6mm) SMD paketinde sunulan bu bileşen, düşük açık direnç (Rds On: 68mOhm @ 6A, 10V) ve hızlı anahtarlama özelliğine sahiptir. -55°C ile +150°C aralığında çalışan komponentin maksimum güç tüketimi 3.5W'tır. Gate charge değeri 16.4nC olup input capacitance 870pF'dir. Voltage regulator, DC-DC dönüştürücüler, motor kontrol, güç yönetimi ve anahtarlama uygulamalarında kullanılan endüstriyel ve consumer elektroniği ürünlerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Tc) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 16.4nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 870pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 3.5W |
| Rds On (Max) @ Id, Vgs | 68mOhm @ 6A, 10V |
| Supplier Device Package | 8-PDFN (5x6) |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
