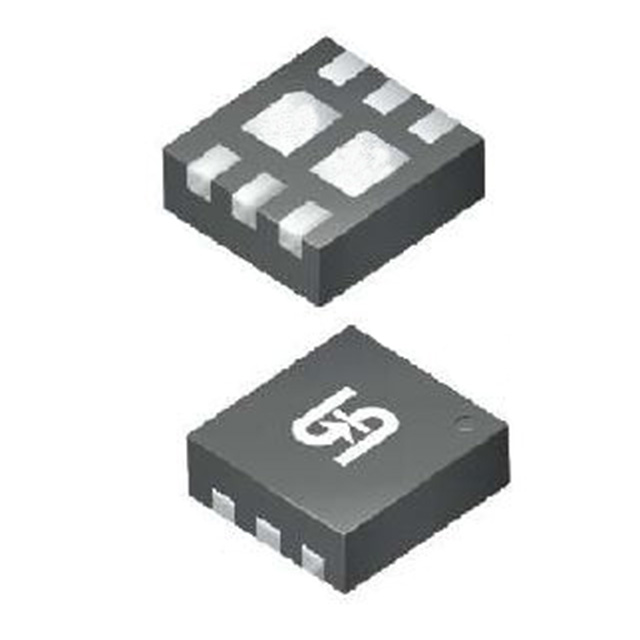

TSM500P02DCQ RFG
MOSFET 2 P-CH 20V 4.7A 6TDFN
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- TSM500P02DCQ
TSM500P02DCQ RFG Hakkında
TSM500P02DCQ RFG, Taiwan Semiconductor tarafından üretilen dual P-channel MOSFET transistördür. 20V Drain-Source gerilimi ve 4.7A sürekli drenaj akımı kapasitesiyle tasarlanan bu bileşen, 50mOhm (@ 3A, 4.5V) düşük on-state direnci sayesinde anahtarlama uygulamalarında ve güç yönetimi devrelerinde kullanılır. 6-TDFN SMD paketinde sunulan komponent, -50°C ile 150°C sıcaklık aralığında çalışır. Gate charge değeri 9.6nC ve input capacitance 1230pF (@ 10V) olarak belirtilmiştir. Batarya yönetimi, LED sürücüleri, güç anahtarları ve genel amaçlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.7A (Tc) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 9.6nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1230pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 620mW |
| Rds On (Max) @ Id, Vgs | 50mOhm @ 3A, 4.5V |
| Supplier Device Package | 6-TDFN (2x2) |
| Vgs(th) (Max) @ Id | 800mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
