Transistörler - FET, MOSFET - Diziler

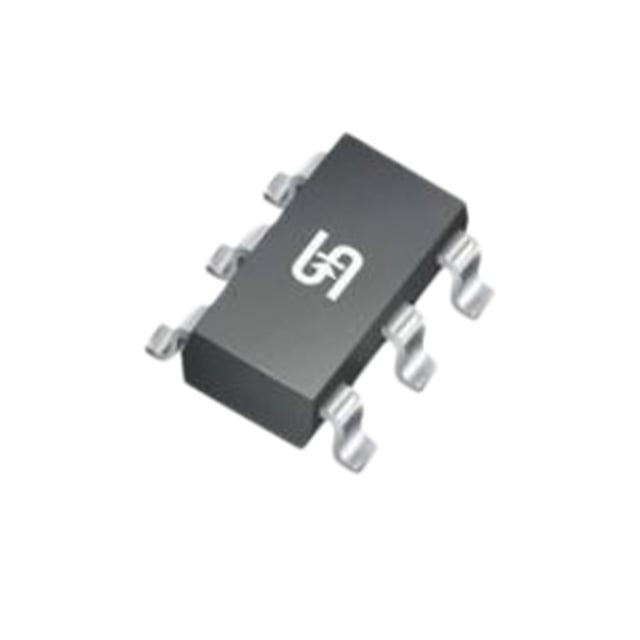

TSM3911DCX6 RFG
MOSFET 2 P-CH 20V 2.2A SOT26
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- TSM3911
TSM3911DCX6 RFG Hakkında
TSM3911DCX6 RFG, Taiwan Semiconductor tarafından üretilen dual P-channel MOSFET transistördür. SOT-23-6 yüzey montaj paketinde sunulan bu bileşen, 20V Vdss ve 2.2A sürekli dren akımı kapasitesine sahiptir. 140mOhm Rds(on) değeri ile düşük iletim direncine sahiptir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve genel amaçlı P-channel anahtar uygulamalarında tercih edilir. 1.15W maksimum güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.2A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 15.23nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 882.51pF @ 6V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 1.15W |
| Rds On (Max) @ Id, Vgs | 140mOhm @ 2.2A, 4.5V |
| Supplier Device Package | SOT-26 |
| Vgs(th) (Max) @ Id | 950mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
