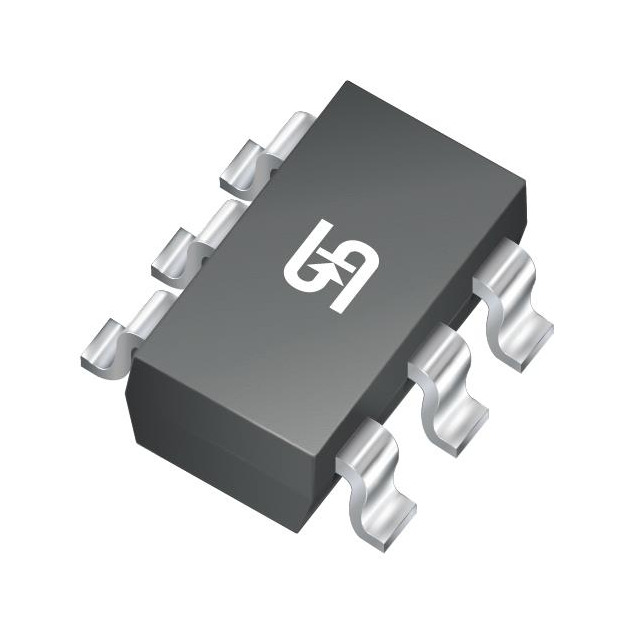

TSM2N7002AKDCU6 RFG
60V, 0.22A, DUAL N-CHANNEL POWER
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- TSM2N7002AKDCU6
TSM2N7002AKDCU6 RFG Hakkında
TSM2N7002AKDCU6 RFG, Taiwan Semiconductor tarafından üretilen çift N-channel power MOSFET transistördür. 60V drain-source voltaj kapasitesi ve 220mA sürekli drain akımı ile çalışan bu bileşen, logic level gate özelliğine sahiptir. 2.5Ohm maksimum on-resistance değeri ile düşük güç kaybı sağlar. -55°C ile +150°C arasında çalışabilen bu transistör, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve genel amaçlı anahtarlama işlevlerinde kullanılır. 6-TSSOP (SOT-363) yüzey montaj paketinde sunulan bileşen, 240mW maksimum güç disipasyonuna sahiptir ve aktif üretimdedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 220mA (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 0.91nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 30pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 240mW (Ta) |
| Rds On (Max) @ Id, Vgs | 2.5Ohm @ 220mA, 10V |
| Supplier Device Package | SOT-363 |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
