Transistörler - FET, MOSFET - Diziler

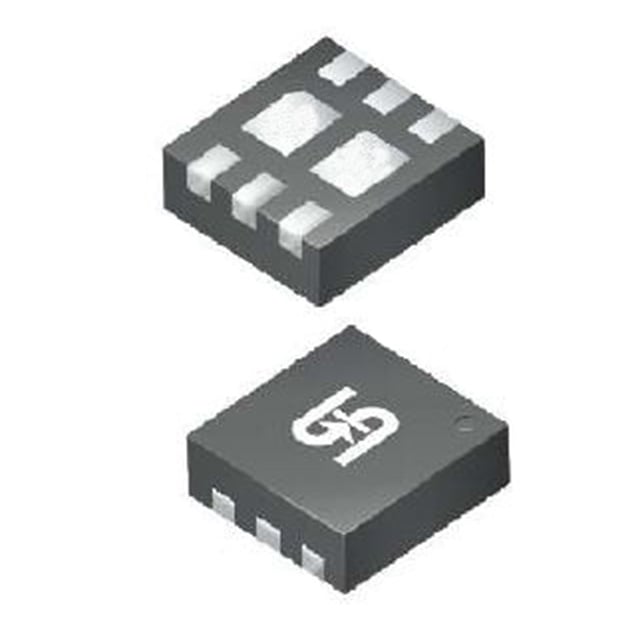

TSM2537CQ RFG
MOSFET N/P-CH 20V 11.6A/9A 6TDFN
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- TSM2537CQ
TSM2537CQ RFG Hakkında
TSM2537CQ RFG, Taiwan Semiconductor tarafından üretilen çift kanal (N/P-Channel) MOSFET transistördür. 20V drain-source voltaj derecesi ile 11.6A (N-Channel) ve 9A (P-Channel) sürekli dren akımı sağlar. Logic Level Gate özelliği sayesinde 1.8V sürü gerilimi ile çalışabilir. 6-TDFN (2x2mm) yüzey montajlı pakette sunulur. Düşük RDS(on) değerleri (N-Channel: 30mOhm @ 4.5V, P-Channel: 55mOhm @ 4.5V) ile enerji verimliliği sağlar. -55°C ile 150°C arasında işletim sıcaklığında çalışır. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve inverter topologyilerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11.6A (Tc), 9A (Tc) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate, 1.8V Drive |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.1nC @ 4.5V, 9.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 677pF @ 10V, 744pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 6.25W |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 6.4A, 4.5V, 55mOhm @ 5A, 4.5V |
| Supplier Device Package | 6-TDFN (2x2) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
