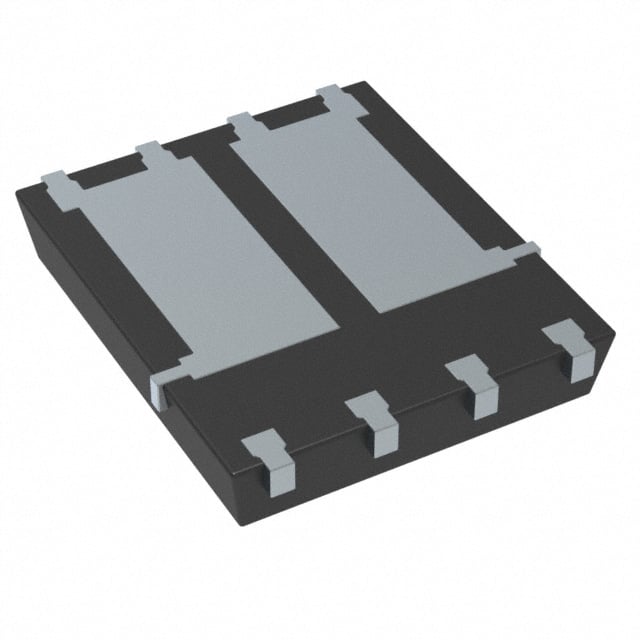

TSM250NB06DCR RLG
DUAL N-CHANNEL POWER MOSFET 60V,
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 8-PowerTDFN
- Seri / Aile Numarası
- TSM250NB06DCR
TSM250NB06DCR RLG Hakkında
TSM250NB06DCR RLG, Taiwan Semiconductor tarafından üretilen dual N-channel power MOSFET'tir. 60V drain-source gerilimi ile tasarlanan bu bileşen, 7A (Ta) / 30A (Tc) sürekli dren akımı kapasitesine sahiptir. 25mOhm (10V, 7A) on-state direnci ile düşük güç kaybı sağlar. 48W (Tc) maksimum güç dağıtımı yapabilen bu transistör, anahtarlama uygulamaları, motor kontrolü, güç yönetimi devreleri ve DC-DC dönüştürücülerde kullanılır. -55°C ile +150°C arasında çalışabilen ve 8-PowerTDFN paket içinde yer alan bu bileşen, yüksek entegrasyon gerektiren kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Ta), 30A (Tc) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 22nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1461pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power - Max | 2W (Ta), 48W (Tc) |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 7A, 10V |
| Supplier Device Package | 8-PDFN (5x6) |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
