Transistörler - FET, MOSFET - Diziler

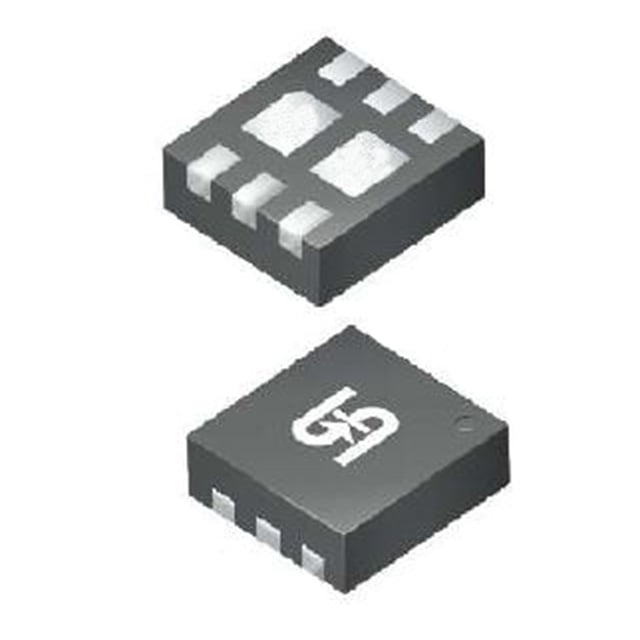

TSM250N02DCQ RFG
MOSFET 2 N-CH 20V 5.8A 6TDFN
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- 6-VDFN Exposed Pad
- Seri / Aile Numarası
- TSM250N02DCQ
TSM250N02DCQ RFG Hakkında
TSM250N02DCQ RFG, Taiwan Semiconductor tarafından üretilen dual N-channel MOSFET transistördür. 20V Vdss ve 5.8A sürekli drain akımı ile tasarlanan bu bileşen, güç yönetimi, anahtarlama ve motor kontrol uygulamalarında kullanılır. 6-TDFN yüzey montaj paketinde sunulan transistör, 25mΩ on-state direnci ve düşük kapısal yükü sayesinde hızlı anahtarlama sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 620mW maksimum güç dağıtımı ile şarj yönetimi, LED sürücüleri ve çeşitli DC-DC dönüştürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.8A (Tc) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 7.7nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 775pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 620mW |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-TDFN (2x2) |
| Vgs(th) (Max) @ Id | 800mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
