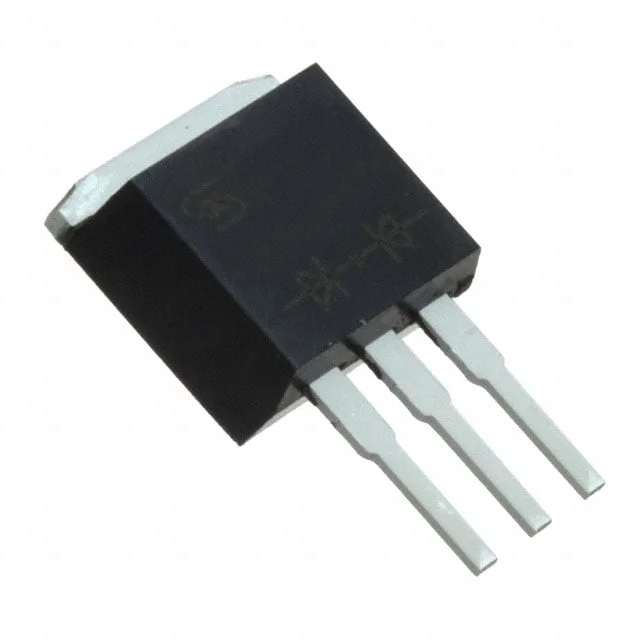

TSI30H200CW C0G
DIODE ARRAY SCHOTTKY 200V I2PAK
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- TSI30H200CW
TSI30H200CW C0G Hakkında
TSI30H200CW C0G, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisidir. Common cathode konfigürasyonu ile iki diyot içeren bu bileşen, yüksek akım doğrultma uygulamalarında kullanılır. 200V ters voltaj dayanımı ve 15A ortalama doğrultulmuş akım kapasitesi sayesinde güç kaynakları, UPS sistemleri, endüstriyel kontrol devreleri ve iletişim ekipmanlarında tercih edilir. Fast recovery özelliği (≤500ns) ile hızlı anahtarlama işlemlerini destekler. TO-262-3 (I²Pak) paketinde sunulan kompakt tasarımı, yüksek güç yoğunluğu gerektiren uygulamalara uygun montaj imkanı sağlar. -55°C ile 150°C arasında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 150 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 920 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
