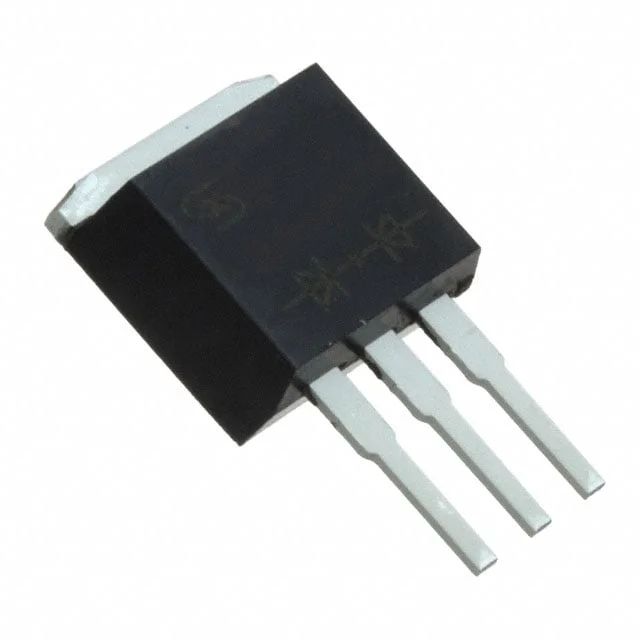

TSI30H120CW C0G
DIODE ARRAY SCHOTTKY 120V I2PAK
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- TSI30H120CW
TSI30H120CW C0G Hakkında
TSI30H120CW C0G, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisidir. TO-262-3 (I²Pak) pakette sunulan bu komponent, 1 pair common cathode konfigürasyonunda düzenlenmiştir. 120V ters gerilim kapasitesi ile doğrultucu uygulamalarında kullanılmak üzere tasarlanmıştır. Ortalama doğrultulmuş akım 15A'ye ulaşabilen diyot, hızlı geri kazanım özelliği (500ns) sayesinde yüksek frekanslı anahtarlama devrelerinde tercih edilir. 840mV ileri gerilim düşüşü ile enerji verimliliği sağlar. İleri akım koşullarında 250µA ters kaçak akımı ile stabil çalışır. -55°C ile +150°C arasında çalışabilen bu komponent, güç kaynakları, invertörler ve DC-DC dönüştürücülerinde uygulanır. Bileşen halen üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 250 µA @ 120 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK |
| Voltage - DC Reverse (Vr) (Max) | 120 V |
| Voltage - Forward (Vf) (Max) @ If | 840 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
