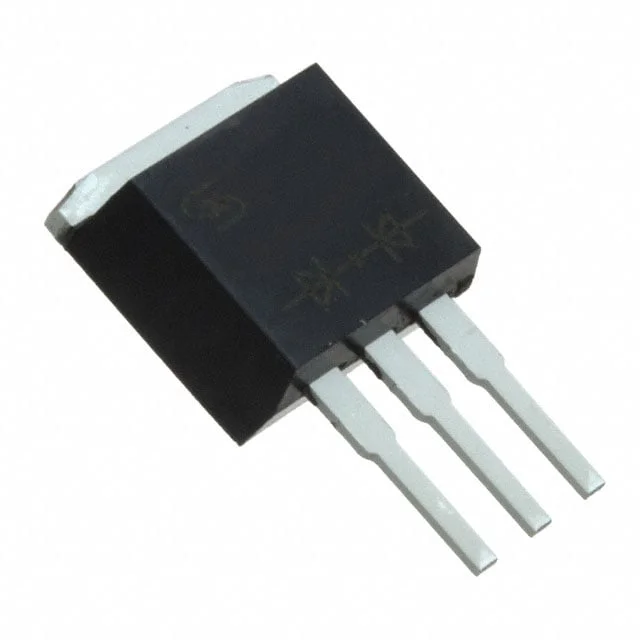

TSI30H100CW C0G
DIODE ARRAY SCHOTTKY 100V I2PAK
- Üretici
- Taiwan Semiconductor
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- TSI30H100CW
TSI30H100CW C0G Hakkında
TSI30H100CW C0G, Taiwan Semiconductor tarafından üretilen Schottky diyot dizisidir. TO-262-3 (I²Pak) paketinde sunulan bu bileşen, ortak katot konfigürasyonuna sahip tek çifti içermektedir. 100V ters voltaj dayanımı ile tasarlanan komponent, diyot başına 15A ortalama doğrultulmuş akım kapasitesine sahiptir. 780mV forward voltaj düşüşü ve 250µA ters sızıntı akımı özelliği vardır. Fast recovery özelliği (≤500ns, >200mA) sayesinde yüksek hızlı anahtarlama uygulamalarına uygundur. -55°C ile +150°C arasında çalışan bu diyot, güç kaynakları, invertörler ve DC-DC dönüştürücülerde kullanılabilir. Through hole montaj tipi ile PCB'ye doğrudan lehimleme yapılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 250 µA @ 100 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | I2PAK |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 780 mV @ 15 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
